フレームスピリット バブルレベル 高精度鋳鉄フレームレベル 機械ツールの調整のための工業測定ツール

角形気泡水準器 高精度鋳鉄製フレームレベル 工作機械芯出し用工業用測定工具

説明:

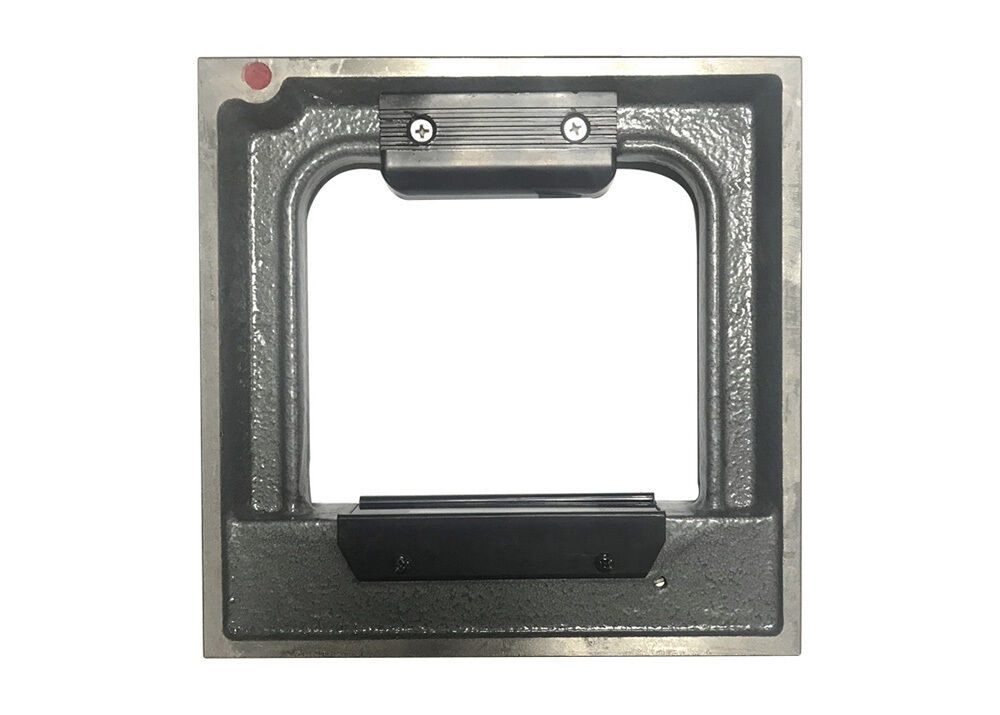

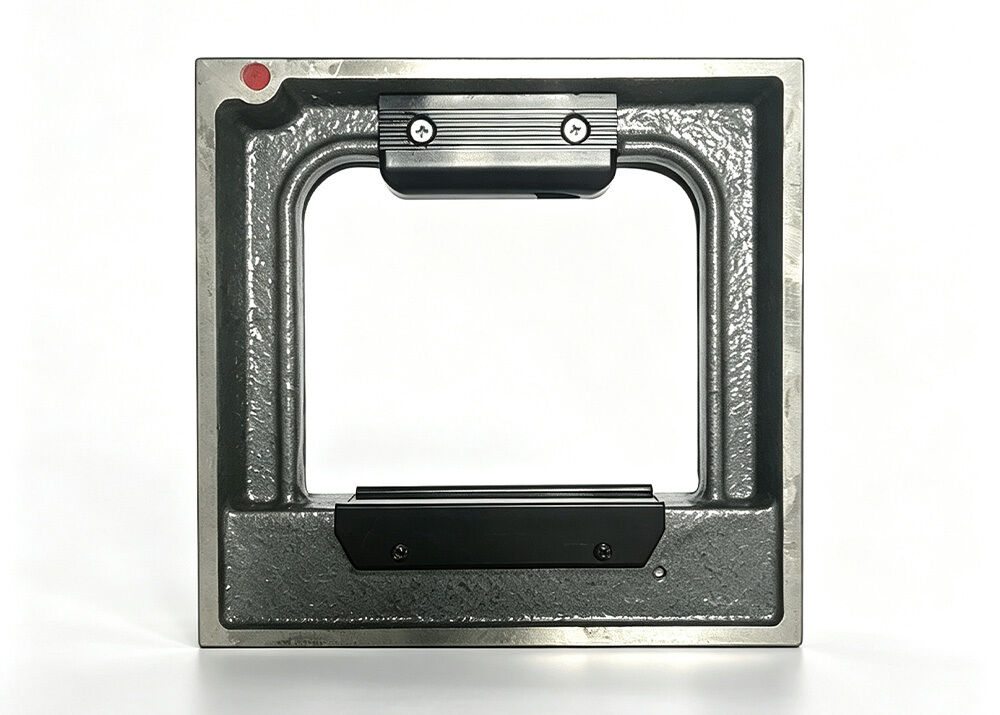

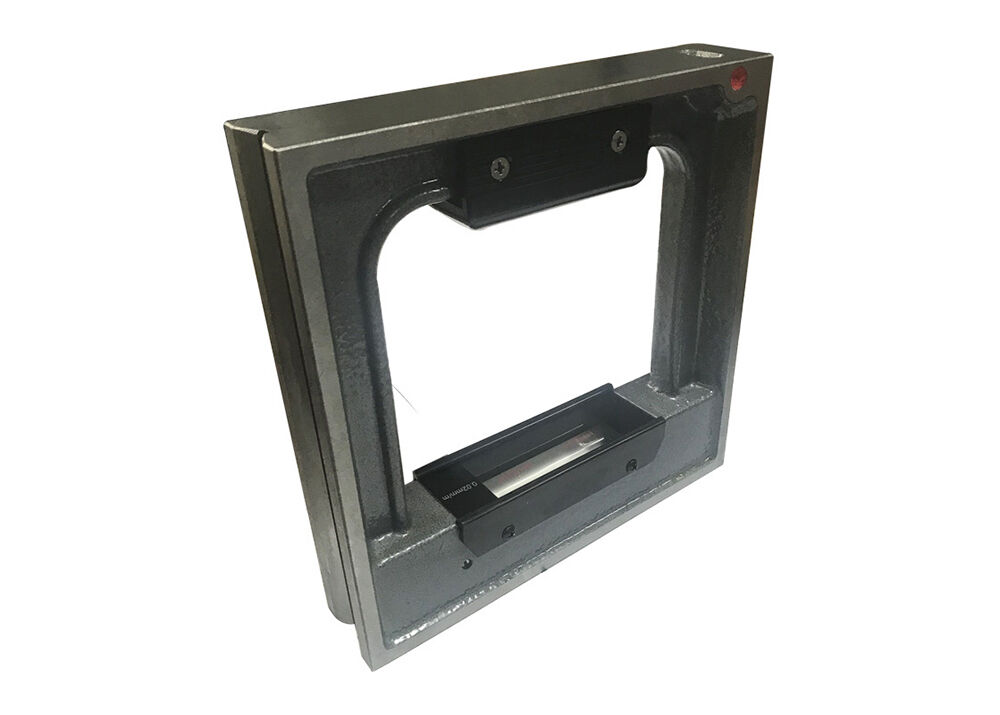

当社のKM-200Kシリーズは、主に各種工作機械や設備の真直度を検査するために使用される精密角形水準器です。また、設置時の水平・垂直位置の正確性を確保するためにも使用され、使い方は簡単です。測定面に置くだけで、気泡の位置を確認することにより対象物が水平または垂直であるかを判別できます。

当社の角形水準器は高精度を誇り、さまざまな測定精度のニーズに対応でき、通常0.02mm/m～0.05mm/mの精度範囲に達します。また、本体には剛性、耐摩耗性に優れ、安定した性能を持つ材料を採用しており、より安定した信頼性の高い測定結果を実現します。

クイック詳細:

1. 鋳鉄素材。
2. 150mm、200mm、250mm、300mmの全サイズに対応。

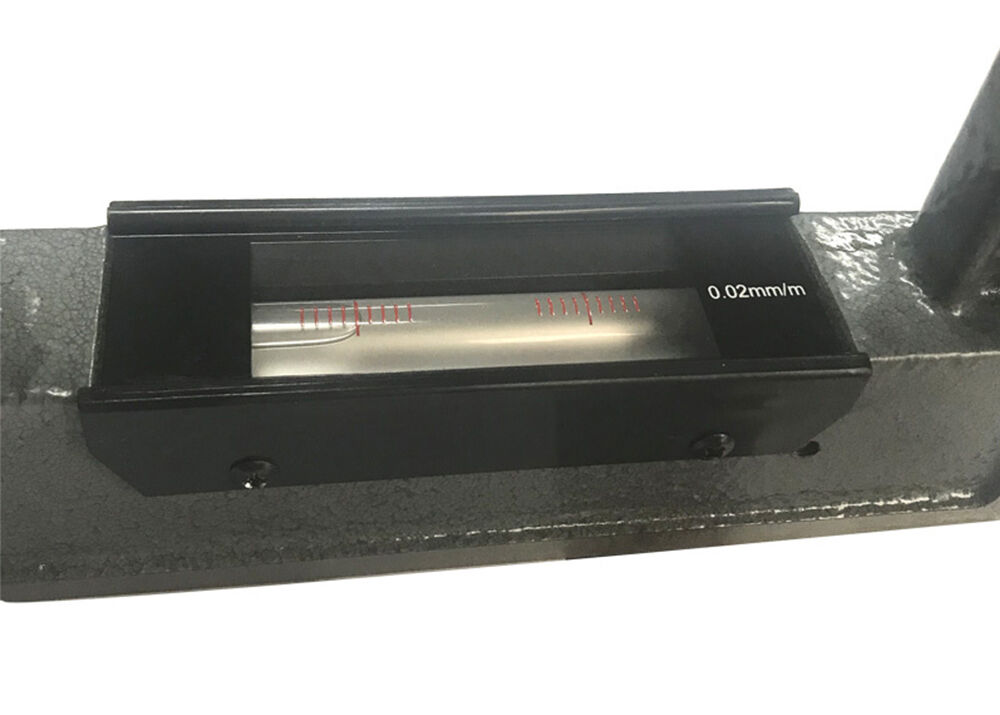

3. 目盛（感度）は0.02mm/mおよび0.05mm/mから選択可能。

この角形水準器は、各種機械の真直度やその他機器のガイド部、

水平・垂直の設置位置の正確性を検査するために使用されます。微小な傾斜角度の確認も可能です。

仕様:

使用上の注意:

1. 清掃と保護。使用前に非腐食性ガソリン等を使用して、

    測定面から防錆油を取り除き、 脱脂綿などで清潔に拭き取ってください。使用後も測定面を

    きれいに拭き取り、無水・無酸の防錆油を塗布し、防湿紙で包んで箱に入れ、

    乾燥した場所に保管してください。

2. 温度の影響。温度変化は測定誤差の原因となります。使用前に水準器を

    安定した環境に置き、 周囲の温度になじませてから使用してください。

3. 測定と読み取り。測定時は気泡が完全に静止してから読み取ってください。視線は

    視差（パララックス）を防ぎ、読み取り精度を損なわないよう、気泡管に対して垂直に合わせてください。水平面を測定する際は、

    同一位置・同一方向で180°反転させた 読み取り偏差を確認し、

    2回の読み取り値が一致することを確認してください。一致しない場合は、計器の器差の影響を考慮する必要があります。

4. 取り扱いと保管。作業時は衝突や摩擦を避けるため慎重に取り扱い、

    破損や 測定精度への影響を防いでください。保管時は直射日光や

    強い光を避けて保管してください。

5. 校正。使用前に校正を行い、ゼロ点誤差が1/10目盛以内であることを確認してください。

用途:

角形水準器は、建築、道路、機械製造、図書館、スタジアムなどの

各種エンジニアリング工事において幅広い用途があります。具体的な用途は以下の通りです:

1. ランドスケープデザイン：庭園、公園、広場などの景観設計において、

    景観の美観と安定性を確保するために、 地盤の水平度や垂直度を考慮する必要があります。

2. 建築施工：建築施工プロセスにおいて、建物の安定性を確保するために、

    壁、床、屋根などの 水平度および垂直度を測定する必要があります。

3. 道路工事：道路建設において、円滑な通行を確保するために

    路面の水平度や勾配を 測定する必要があります。

4. 機械製造：機械加工プロセスにおいて、加工精度と品質を確保するために

    機械ベッドの水平度や垂直度を 測定する必要があります。

5. 図書館：図書館で本棚を配置する際、棚が傾いて図書の配列や貸出作業に影響が出ないよう、

   本棚の水平度および垂直度を測定する必要があります。

6. スタジアム：競技場の建設において、競技者の安全性と競技の公平性を確保するために、コート、

    陸上トラック、設備の水平度および垂直度を測定する必要があります。

FAQ:

Q1: KM-200Kシリーズ角形水準器は主にどのような用途に使用されますか？
A1: 主に各種工作機械や設備の真直度の検査、水平・垂直設置位置の精度確認、微小な傾斜角度の検出に使用されます。機械製造、建築施工、道路工事など幅広い分野で広く利用されています。
Q2: KM-200K角形水準器の材質は何ですか？
A2: 本体には高剛性、優れた耐摩耗性、安定した性能を備えた鋳鉄素材を採用しており、常に安定した信頼性の高い測定結果を保証します。
Q3: この角形水準器にはどのようなサイズと目盛（感度）がありますか？
A3: 利用可能なサイズには150mm、200mm、250mm、300mmがあります。目盛（感度）は、異なる精度要件に対応するために0.02mm/mと0.05mm/mの2種類から選択可能です。
