ハイライト
高圧チタン製の溶接式首フレンズ
,耐腐食性チタン製のネックフレンズ
,工業用パイプライン接続 溶接式ネックフレンズ
-
圧力PN10,PN16,PN25,PN40,PN63,PN100,PN160
-
材料TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7など
-
サイズDN10-DN350 ((3/8'-14')
-
OEM入手可能
-
テクニック造られてCNCは機械で造り、
-
密封面RF,MFM,TG,FF,RJ
-
起源の場所シャンシーの陶磁器
-
ブランド名VOTECH
-
証明ASME,JIS,DIN,GB,GOST
-
モデル番号Pn100
-
パッケージの詳細輸出 標準 木製ケース,またはカスタマイズすることができます
-
受渡し時間7〜15日
-
支払条件L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム
-
供給の能力100トン/月

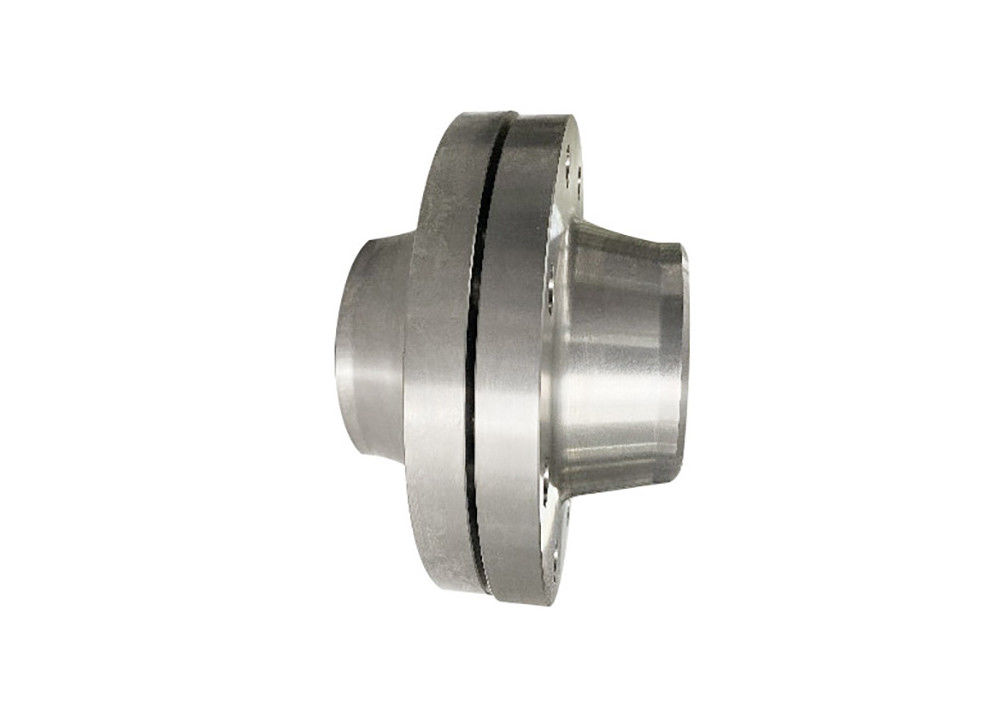

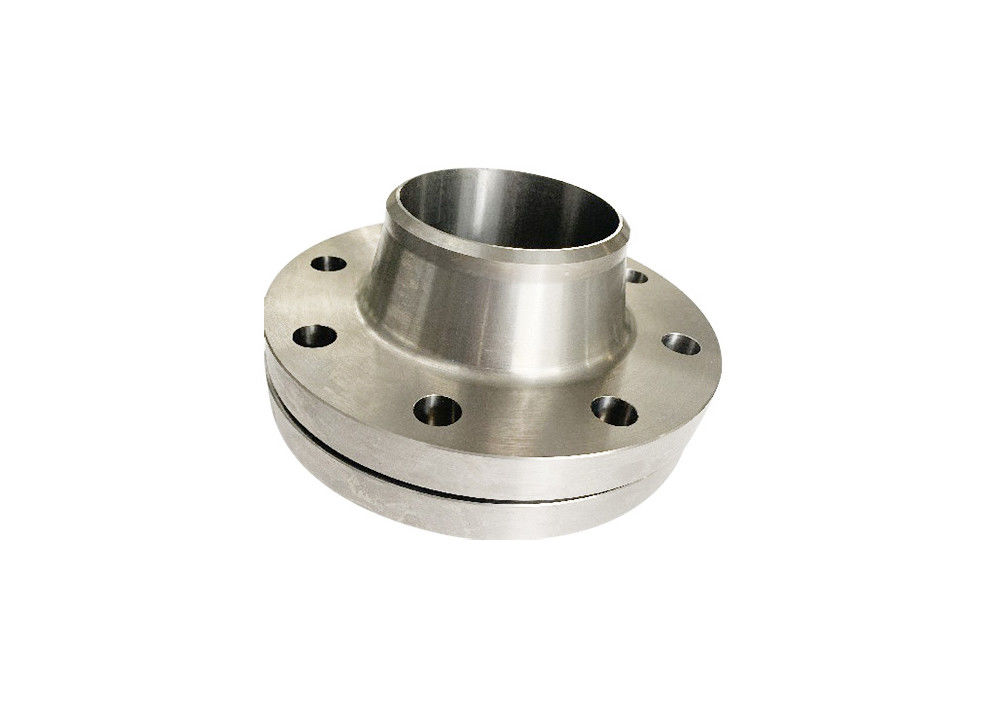

タイタンの溶接されたネックフレンズ 産業用パイプライン接続のための耐腐蝕性および高圧性
タイタンの溶接されたネックフレンズ 産業用パイプライン接続のための耐腐蝕性および高圧性
熱圧,高気圧のパイプシステムで使用される主要な接続コンポーネントです
長い首の切断部分があり,ストップ溶接でパイプに接続されています.
優れた強度と密封性能を提供しています
長頸タイタンフランジの特徴は,首は比較的長いもので,バックウェルドインターフェースを使用してパイプラインに接続されています.
高強度 の 溶接 縫い で 完全に 貫通 し て いる.首 の 厚さ の 徐々に 変化 する こと は ストレス を 効果的に 分散 する.
管とフレンジの接続のストレスの濃度を減らす.RFを含む3種類の密封面があります.
RTJまたはMFM,RTJはしばしば高圧条件で好まれる.
溶接首のチタンフレンズは,優れた反滑り性能があり,圧力変動にうまく対応できます.
わかった極端な温度 (高温や高温) に関する幅広い用途に適しています.
耐久性に関しては,チタン・ウェルド・ネック・フレンズの設計は柔軟で,
耐久性があるため,他のタイプのフレンズよりも寿命が長いため,高温下で変形する確率は低い.
温度と圧力
|
スタンダード |
ASME,JIS,DIN,GB,GOST |
|
材料 |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7など |
|
サイズ |
DN10-DN350 ((3/8'-14') |
|
OEM |
入手可能 |
|
圧力 |
PN10,PN16,PN25,PN40,PN63,PN100,PN160 |
|
テクニック |
鋳造およびCNC加工 |
|
密封面 |
RF,MFM,TG,FF,RJ |
|
タイプ |
溶接首のフレンズ |
|
パッケージ |
輸出 標準 木製ケース,またはカスタマイズすることができます |
|
適用する |
石油,化学,造船,製薬,メタルルギー,機械,スタンプコート,食品,その他 |
PN100(mm)
|
定額 |
鋼管のフレンジの溶接端の外径 外径 |
接続サイズ |
フレンズの厚さ |
フレンズネック |
フレンズの高さ |
|||||||||
|
フレンズの外径 |
ボルトの穴の中央円径 |
ボルトの穴 |
ボルトの穴数 |
ボルト |
N |
s≥ |
H1 |
R |
||||||
|
A について |
B について |
A について |
B について |
|||||||||||
|
10 |
17.2 |
14 |
100 |
70 |
14 |
4 |
M12 |
20 |
32 |
32 |
1.8 |
6 |
4 |
45 |
|
15 |
21.3 |
18 |
105 |
75 |
14 |
4 |
M12 |
20 |
34 |
34 |
2.0 |
6 |
4 |
45 |
|
20 |
26.6 |
25 |
130 |
90 |
18 |
4 |
M16 |
22 |
42 |
42 |
2.6 |
8 |
4 |
48 |
|
25 |
33.7 |
32 |
140 |
100 |
18 |
4 |
M16 |
24 |
52 |
52 |
2.6 |
8 |
4 |
58 |
|
32 |
42.4 |
38 |
155 |
110 |
22 |
4 |
M20 |
24 |
62 |
62 |
2.9 |
8 |
6 |
60 |
|
40 |
48.3 |
45 |
170 |
125 |
22 |
4 |
M20 |
26 |
70 |
70 |
2.9 |
10 |
6 |
62 |
|
50 |
60.3 |
57 |
195 |
145 |
26 |
4 |
M24 |
28 |
90 |
90 |
3.2 |
10 |
6 |
68 |
|
65 |
76.1 |
65 |
220 |
170 |
26 |
8 |
M24 |
30 |
108 |
108 |
3.6 |
12 |
6 |
76 |
|
80 |
88.9 |
89 |
230 |
180 |
26 |
8 |
M24 |
32 |
120 |
120 |
4.0 |
12 |
8 |
78 |
|
100 |
114.3 |
108 |
265 |
210 |
30 |
8 |
M27 |
36 |
150 |
150 |
5.0 |
12 |
8 |
90 |
|
125 |
139.7 |
133 |
315 |
250 |
33 |
8 |
M30 |
40 |
180 |
180 |
6.3 |
12 |
8 |
105 |
|
150 |
168.3 |
159 |
355 |
290 |
33 |
12 |
M30 |
44 |
210 |
210 |
7.1 |
12 |
10 |
115 |
|
200 |
219.1 |
219 |
430 |
360 |
36 |
12 |
M33 |
52 |
278 |
278 |
10.0 |
16 |
10 |
130 |
|
250 |
273 |
273 |
505 |
430 |
39 |
12 |
M36×3 |
60 |
340 |
340 |
12.5 |
18 |
12 |
157 |
|
300 |
323.9 |
325 |
585 |
500 |
42 |
16 |
M39×3 |
68 |
400 |
400 |
14.2 |
18 |
12 |
170 |
|
350 |
355.6 |
377 |
655 |
560 |
48 |
16 |
M45×3 |
74 |
460 |
482 |
16.0 |
20 |
12 |
189 |
1.耐腐蝕性に関してチタンフレンズの卓越した性能は?
タイタンのフレンズは,海水や塩化物イオンなどの腐食媒質に非常に強い耐性があります.腐食
抵抗力ステンレス鋼や炭素鋼よりもはるかに高く,特に厳しいこと環境そのような
海兵隊員として化学産業
2チタンフレンズには 余分な防腐対策が必要ですか?
必要 は ない.チタン の フレンズ は 塗装 や カソド 保護 の 必要 が ない 状態 で 長く 使い られ,腐る 危険 が 避け られ ます.そして
大きく保守の必要性を減らすこと
3.チタンフレンズの軽量性の利点は?
タイタンは鉄鋼に近い強度ですが,密度は鉄鋼の60%しかありません.
減らすこと航空宇宙や造船などの分野における機器の重量,高い負荷容量を維持する.
4低温環境でチタンフレンジの性能は?
液体窒素や水素などの低温環境でも優れた強度を維持できる.
液体酸素)暗号工学の理想的な選択です
5.チタンフレンズの高温耐性は?
タイタン合金 (TA2 と TA9 などの) は,高温300〜500で安定した機械的性質を維持することができます°C,そして
ある程度材料は短期間 高温にも耐える
6.チタンフレンズは,どのように高温酸化に耐えるか?
高温 で,チタン の 表面 に 密集 し た 酸化 膜 が 形成 さ れ,酸素 を 効果的に 隔離 する防止する
さらに材料の酸化
7.なぜチタンフレンズの使用寿命は不老鋼よりも長いのか?
耐腐食性のある環境では タイタンのフレンズの寿命は ステンレス鋼の10倍以上になりますそして彼らは要求します
ほぼありませんメンテナンスにより ライフサイクル全体のコストが下がります
8.初期費用が高くても なぜチタンフレンズはまだ経済的なのでしょうか?
チタンフレンズの初期購入コストは比較的高いものの,使用寿命は非常に長い.そして非常に低い
メンテナンス長期使用コストを大幅に削減する全体の経済パフォーマンスを決定する
良くなった
9製薬や食品産業に適しているのでしょうか?
そうです.チタンは無毒で無害な生物互換性があり,その材料の純度が高い,完全に厳しい衛生基準を満たす
要求事項医薬品や食品加工などの分野です
10.チタンフレンズの加工と溶接性能はどうですか?
タイタンのフレンズは,TIG溶接やプラズマ溶接などの様々な溶接方法をサポートし,高溶接強度である.Tおい
またしているフラット・ウェルディング,バット・ウェルディング,スレッド・ウェルディングなどのインターフェース形式で設計された要求事項を満たすために
異なるパイプラインシステムです
