ハイライト
より強いパイプライン接続チタンフレンズ
,長溶接首チタンフレンズ
-
圧力PN10,PN16,PN25,PN40,PN63,PN100,PN160
-
材料TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7など
-
サイズDN10-DN300 ((3/8'-12')
-
OEM入手可能
-
テクニック造られてCNCは機械で造り、
-
密封面RF,MFM,TG,FF,RJ
-
起源の場所シャンシーの陶磁器
-
ブランド名VOTECH
-
証明ASME,JIS,DIN,GB,GOST
-
モデル番号PN25
-
パッケージの詳細輸出 標準 木製ケース,またはカスタマイズすることができます
-
受渡し時間7〜15日
-
支払条件L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム
-
供給の能力100トン/月

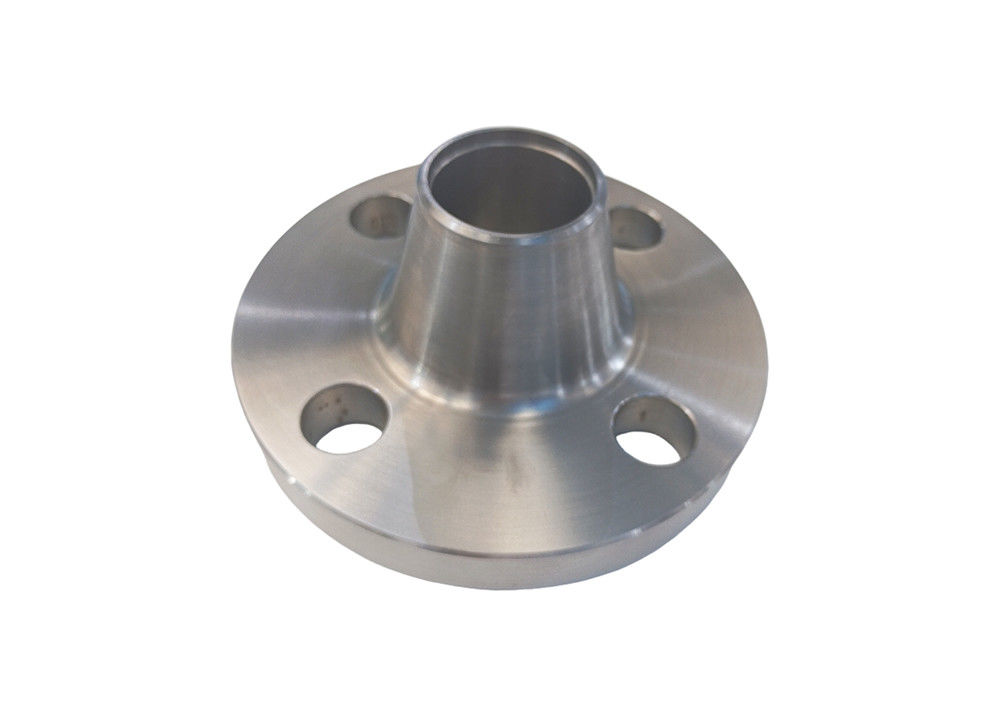

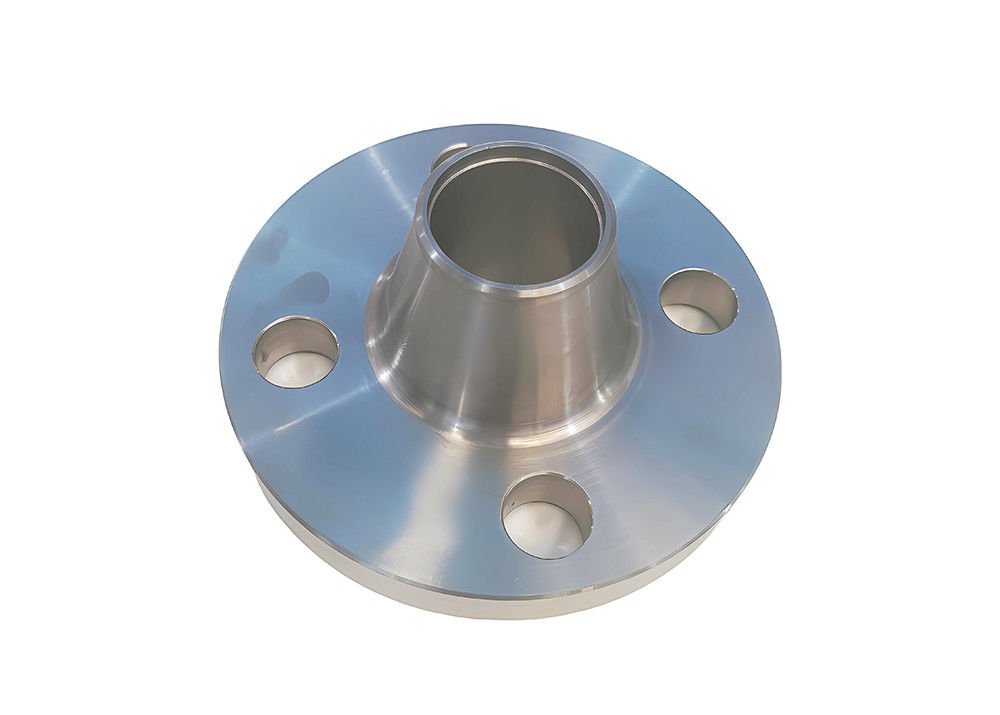

長い溶接首チタンフレンズ より強いパイプライン接続のために
より強いパイプライン接続のために長い溶接首を持つチタンフレンズ
溶接首チタンのフレンジは,首が比較的長く,とボット溶接インターフェイスを使用してパイプラインに接続されています.
高強度で完全に貫通する溶接縫い. 首の厚さの漸進的な変化は,ストレスを効果的に分散し,
管とフレンズ接続のストレスの濃度を減らす.RF,RTJまたは
MFMとRTJは高圧条件で好まれる.
タイタンの材料から作られた首尾溶接管フレンジは,多くの利点があります.
耐性により高耐腐蝕性と長期的安定性を必要とする環境で良好なパフォーマンスを発揮できます.特に
複雑な化学的介質や高温高圧の労働環境では,チタン材料は効果的に防止することができます
二つ目は,高性能な電池が,電池の安全性や使用寿命を向上させるため,
特に大規模な工業システムでは,この材料は,
構造重量を削減することで,全体的な設計を最適化し,コストを削減できます. 一方,チタンには良質の溶接性があります.
性能が高く,他の金属材料と溶接するのに適しており,フレンズ接合の強さを保証します.
標準サイズと標準外のカスタマイズで利用可能
ASME,JIS,DINを含む正確な基準に 厳格に製造されています
世界各地の顧客からの異なる要求を満たすために,GB,GOSTの国際基準.
|
スタンダード |
ASME,JIS,DIN,GB,GOST |
|
材料 |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7など |
|
サイズ |
DN10-DN600(3/8"から 24"について |
|
OEM |
入手可能 |
|
圧力 |
PN10,PN16,PN25,PN40,PN63,PN100,PN160 |
|
テクニック |
鋳造およびCNC加工 |
|
密封面 |
RF,MFM,TG,FF,RJ |
|
タイプ |
溶接首のフレンズ |
|
パッケージ |
輸出 標準 木製ケース,またはカスタマイズすることができます |
|
適用する |
石油,化学,造船,製薬,メタルルギー,機械,スタンプコート,食品,その他 |
PN25(mm)
|
定額 |
鋼管のフレンジの溶接端の外径 外径 |
接続サイズ |
フレンズの厚さ |
フレンズネック |
フレンズの高さ |
|||||||||
|
フレンズの外径 |
ボルトの穴の中央円径 |
ボルトの穴 |
ボルトの穴数 |
ボルト |
N |
s≥ |
H1 |
R |
||||||
|
A について |
B について |
A について |
B について |
|||||||||||
|
10 |
17.2 |
14 |
90 |
60 |
14 |
4 |
M12 |
16 |
28 |
28 |
1.8 |
6 |
4 |
35 |
|
15 |
21.3 |
18 |
95 |
65 |
14 |
4 |
M12 |
16 |
32 |
32 |
2.0 |
6 |
4 |
38 |
|
20 |
26.9 |
25 |
105 |
75 |
14 |
4 |
M12 |
18 |
40 |
40 |
2.3 |
6 |
4 |
40 |
|
25 |
33.7 |
32 |
115 |
85 |
14 |
4 |
M12 |
18 |
46 |
46 |
2.6 |
6 |
4 |
40 |
|
32 |
42.4 |
38 |
140 |
100 |
18 |
4 |
M16 |
18 |
56 |
56 |
2.6 |
6 |
6 |
42 |
|
40 |
48.3 |
45 |
150 |
110 |
18 |
4 |
M16 |
18 |
64 |
64 |
2.6 |
7 |
6 |
45 |
|
50 |
60.3 |
57 |
165 |
125 |
18 |
4 |
M16 |
20 |
75 |
75 |
2.9 |
8 |
6 |
48 |
|
65 |
76.1 |
65 |
185 |
145 |
18 |
8 |
M16 |
22 |
90 |
90 |
2.9 |
10 |
6 |
52 |
|
80 |
88.9 |
89 |
200 |
190 |
18 |
8 |
M16 |
24 |
105 |
105 |
3.2 |
12 |
8 |
58 |
|
100 |
114.3 |
108 |
235 |
160 |
22 |
8 |
M20 |
24 |
134 |
134 |
3.6 |
12 |
8 |
65 |
|
125 |
139.7 |
133 |
270 |
220 |
26 |
8 |
M24 |
26 |
162 |
162 |
4.0 |
12 |
8 |
68 |
|
150 |
168.3 |
159 |
300 |
250 |
26 |
8 |
M24 |
28 |
192 |
190 |
4.5 |
12 |
10 |
75 |
|
200 |
219.1 |
219 |
360 |
310 |
26 |
12 |
M24 |
30 |
244 |
244 |
4.3 |
16 |
10 |
80 |
|
250 |
273 |
273 |
425 |
370 |
30 |
12 |
M27 |
32 |
298 |
298 |
7.1 |
18 |
12 |
88 |
|
300 |
323.9 |
325 |
485 |
430 |
30 |
16 |
M27 |
34 |
352 |
352 |
8.0 |
18 |
12 |
92 |
|
350 |
355.6 |
377 |
555 |
490 |
33 |
16 |
M30 |
38 |
398 |
420 |
8.0 |
20 |
12 |
100 |
|
400 |
406.4 |
426 |
620 |
550 |
36 |
16 |
M33 |
40 |
452 |
472 |
8.8 |
20 |
12 |
110 |
|
450 |
457 |
480 |
670 |
600 |
36 |
20 |
M33 |
46 |
500 |
522 |
8.8 |
20 |
12 |
110 |
|
500 |
508 |
530 |
730 |
660 |
36 |
20 |
M33 |
48 |
558 |
580 |
10 |
20 |
12 |
125 |
|
600 |
610 |
630 |
845 |
770 |
39 |
20 |
M36×3 |
58 |
660 |
680 |
11 |
20 |
12 |
125 |
1.耐腐蝕性に関してチタンフレンズの卓越した性能は?
タイタンのフレンズは,海水や塩化物イオンなどの腐食媒質に非常に強い耐性があります.腐食
抵抗力ステンレス鋼や炭素鋼よりもはるかに高く,特に厳しいこと環境そのような
海兵隊員として化学産業
2チタンフレンズには 余分な防腐対策が必要ですか?
必要 は ない.チタン の フレンズ は 塗装 や カソド 保護 の 必要 が ない 状態 で 長く 使い られ,腐る 危険 が 避け られ ます.そして
大きく保守の必要性を減らすこと
3.チタンフレンズの軽量性の利点は?
タイタンは鉄鋼に近い強度ですが,密度は鉄鋼の60%しかありません.
減らすこと航空宇宙や造船などの分野における機器の重量,高い負荷容量を維持する.
4低温環境でチタンフレンジの性能は?
液体窒素や水素などの低温環境でも優れた強度を維持できる.
液体酸素)暗号工学の理想的な選択です
5.チタンフレンズの高温耐性は?
タイタン合金 (TA2 と TA9 などの) は,高温300〜500で安定した機械的性質を維持することができます°C,そして
ある程度材料は短期間 高温にも耐える
6.チタンフレンズは,どのように高温酸化に耐えるか?
高温 で,チタン の 表面 に 密集 し た 酸化 膜 が 形成 さ れ,酸素 を 効果的に 隔離 する防止する
さらに材料の酸化
7.なぜチタンフレンズの使用寿命は不老鋼よりも長いのか?
耐腐食性のある環境では タイタンのフレンズの寿命は ステンレス鋼の10倍以上になりますそして彼らは要求します
ほぼありませんメンテナンスにより ライフサイクル全体のコストが下がります
8.初期費用が高くても なぜチタンフレンズはまだ経済的なのでしょうか?
チタンフレンズの初期購入コストは比較的高いものの,使用寿命は非常に長い.そして非常に低い
メンテナンス長期使用コストを大幅に削減する全体の経済パフォーマンスを決定する
良くなった
9製薬や食品産業に適しているのでしょうか?
そうです.チタンは無毒で無害な生物互換性があり,その材料の純度が高い,完全に厳しい衛生基準を満たす
要求事項医薬品や食品加工などの分野です
10.チタンフレンズの加工と溶接性能はどうですか?
タイタンのフレンズは,TIG溶接やプラズマ溶接などの様々な溶接方法をサポートし,高溶接強度である.Tおい
またしているフラット・ウェルディング,バット・ウェルディング,スレッド・ウェルディングなどのインターフェース形式で設計された要求事項を満たすために
異なるパイプラインシステムです
1優れた品質:ASME,JIS,DIN,GB,GOSTなど 厳格な品質管理措置を講じています確保する
チタン製品生産する製品が 業界や顧客の要求を満たします
2現代の生産施設:最先端の工場と 複数のチタン金属生産ラインがあります私たちを可能にする
にハンドル大量注文パーソナライズされたプロジェクトです
3ロジスティックとパッケージング輸送中に損傷を防ぐために木製の小屋やトレイに慎重に詰め込まれています提供
最大保護そして安全性
4経験豊富なチーム:タイタン金属の製造における 専門知識の長年に渡って,我々は微妙な理解について
生産する高品質様々な産業のニーズを満たす製品です
5総合サービス:買い物中に専用のサポートを提供しています
プロセスです
6顧客中心のサービス:柔軟な決済方法や 総合的な技術サポートそして献身的な顧客
サービスに買い物プロセスを円滑にします
