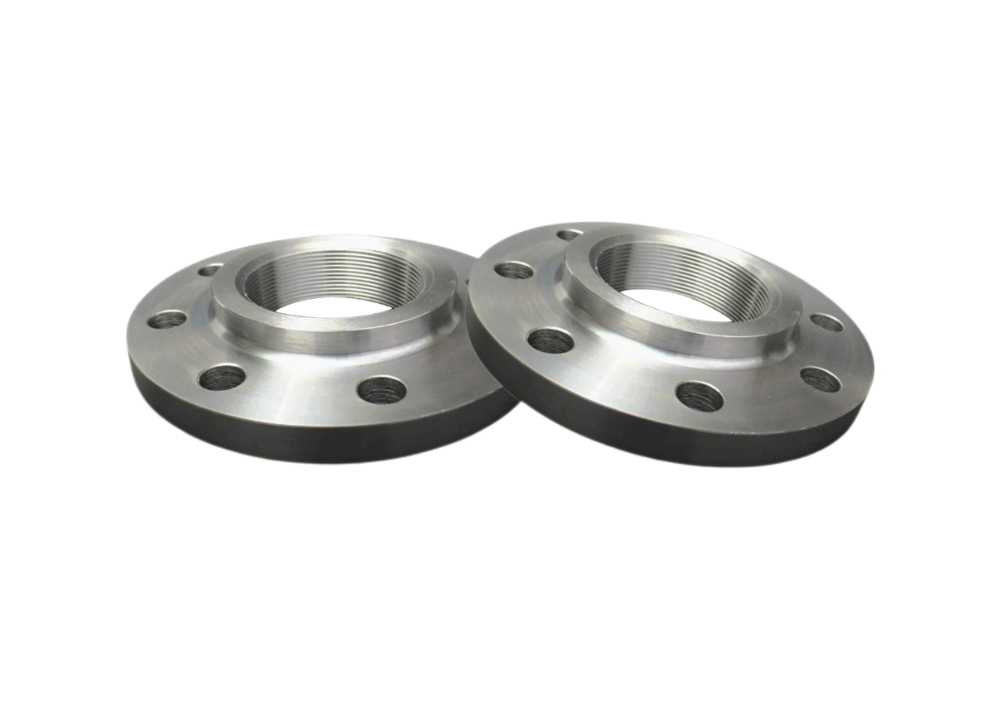

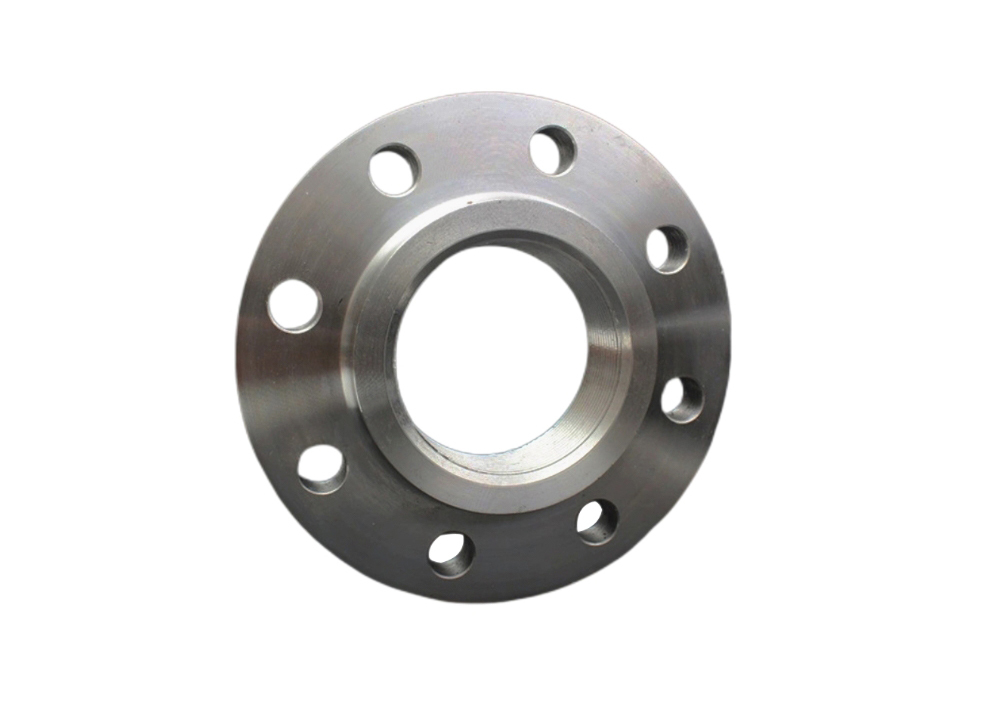

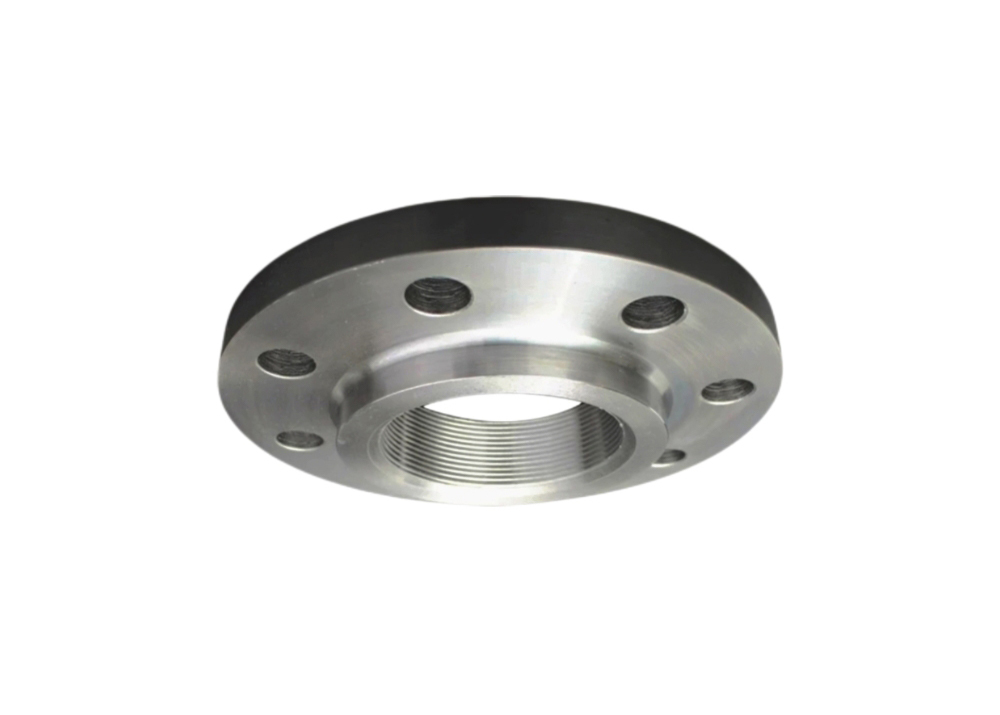

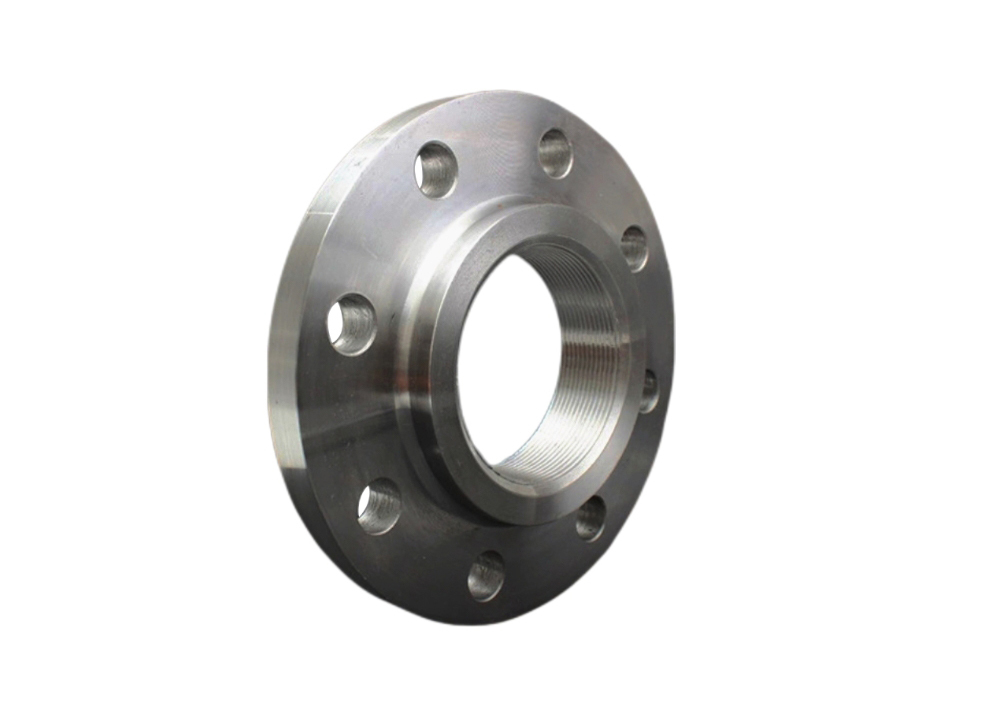

ASTM Titanium Pipe Threaded Flange for Industrial Use

工業用チタンパイプ用スローリングフランジ

  • ハイライト

    ASTMチタンのスローリングフレンズ

    ,

    工業用チタンパイプフレンズ

    ,

    工業用用ロープフレンズ

  • 材料の指定
    Ta1、Ta2、Ta9、Ta10、Gr1、Gr2、Gr7、Gr12、Gr16、N5、N6、N7など
  • サイズ
    NPS 1/2-nps 6
  • OEM/ODM
    利用可能
  • プレッシャー
    クラス150、クラス300
  • テクニクス
    偽造
  • シーリング表面
    RF、MFM、TG、FF
  • 起源の場所
    中国シャーンクシ
  • ブランド名
    VOTECH
  • 証明
    ASME,ANSI
  • モデル番号
    Class150
  • パッケージの詳細
    標準の木製ケースをエクスポートするか、カスタマイズできます
  • 受渡し時間
    7〜15日
  • 支払条件
    MoneyGram、Western Union、T/T、D/P、D/A、L/C
  • 供給の能力
    100トン/月

工業用チタンパイプ用スローリングフランジ

工業用チタンパイプ用スローリングフランジ 0


チタンねじ込みパイプフランジは、化学処理、石油精製、海洋

エンジニアリング、発電、製薬、食品加工などの業界の配管システムで広く使用されています。特に、塩酸、硫酸、海水などの腐食性の高い媒体の取り扱いに適しています。

チタンの高い耐食性により、過酷な環境下でも構造的完全性と

シール信頼性を維持し、メンテナンスコストを大幅に削減し、機器の寿命を延ばすことができます。さらに、従来のステンレス鋼や炭素鋼フランジと比較して、チタンフランジは軽量化を実現し、ハイエンド用途に役立ちます。

重量削減が必要なアプリケーション。

チタンねじ込みフランジは、非鉄チタンまたはチタン合金製のパイプエンド継手です。溶接ではなくねじ接続を使用し、フランジの内径を加工してパイプねじを形成します。利点としては、設置とメンテナンスが容易であり、


溶接が許可されていない配管システム、特に低圧環境に適しています。

チタン合金ねじ込みフランジは、NPS 1/2からNPS 6までのサイズで利用でき、顧客の

仕様または図面に基づいてカスタム設計も可能です。当社のチタンフランジは、ASME国際規格に厳密に従って製造されており、


グローバルなお客様の多様な要件を満たしています。

標準

ASME、ANSI


工業用チタンパイプ用スローリングフランジ 1


材料指定

TA1、TA2、TA9、TA10、GR1、GR2、GR7、GR12、GR16、N5、N6、N7など

サイズ

NPS 1/2-NPS 6

OEM&ODM

利用可能

圧力

クラス150、クラス300

技術

鍛造

シール面

RF、FF

タイプ

ねじ込みフランジ

梱包

輸出標準木製ケース、またはカスタマイズ可能

用途

石油、化学、造船、製薬、冶金、機械、スタンプエルボー、食品など

クラス150(mm)

公称寸法


工業用チタンパイプ用スローリングフランジ 2

工業用チタンパイプ用スローリングフランジ 3

鋼管の外径

A

接続サイズ
フランジ厚さ

C

フランジネックの大きな端
N

フランジ高さ
H

パイプねじ仕様RcまたはNPT
DN

NPS

フランジ外径

D

ボルト穴の中心円の直径
K

ボルト穴径
L

ボルト
Th

ボルト穴の数
n(個)

15
1/2

21.3

3/4

60.3

2-1/2

120.7

4

15.9

5

14

1/2

25

3/4

26.9

1

69.9

114.3

M14

4

15.9

5

14

1.

25

1

33.7

1-1/4

79.4

16

M14

4

15.9

5

16

1

4

1-1/4

125

1-1/2

88.9

16

152.4

4

15.9

5

19

1-1/4

40

1-1/2

48.3

2

98.4

139.7

M14

4

15.9

5

21

76.1

50

2

60.3

2-1/2

120.7

168.3

M16

8

22.3

5

24

2

65

2-1/2

76.1

3

139.7

18

215.9

8

22.3

5

27

2-1/2

80

3

88.9

4

152.4

18

M16

8

22.3

5

32

3

100

4

114.3

5

190.5

18

M16

8

22.3

192

32

4

125

5

139.7

6

215.9

22

M20

8

23.9

192

35

5

150

6

168.3

チタンねじ込みフランジの優れた性能は?

241.3

22

M20

8

23.9

192

38

6

1.

チタンねじ込みフランジの優れた性能は?


工業用チタンパイプ用スローリングフランジ 4


腐食耐性の観点から?チタンねじ込みフランジは、海水や塩化物イオンなどの腐食性媒体に対して非常に強い耐性を持っています。それらの

腐食耐性は、ステンレス鋼や炭素鋼をはるかに上回り、特に適しています

過酷な環境など海洋および化学産業。

2:チタンねじ込みフランジ追加の防錆対策は必要ですか?いいえ、必要ありません。T


itaniumねじ込みフランジは、コーティングや陰極防食なしで長期間使用でき、錆び

および大幅にメンテナンス要件を削減します。

3.チタンフランジの軽量化の利点はどこにありますか?チタンは鋼に近い強度を持っていますが、その密度は鋼のわずか60%であり、航空宇宙や造船などの分野で機器の重量を大幅に削減高負荷容量を維持しながら。


4.チタンフランジは低温環境でどのように機能しますか?

チタンフランジは、超低温環境(液体窒素や

液体酸素)でも優れた靭性を維持できます。


極低温エンジニアリングに最適です。

5.チタンフランジの耐熱性は?

チタン合金(TA2やTA9など)は、300〜500℃の高温で安定した機械的特性を維持できます。いくつかの材料は、短期間でもさらに高い温度に耐えることができます。


6.チタンフランジは高温酸化にどのように抵抗しますか?

高温では、チタンの表面に緻密な酸化膜が形成され、酸素を効果的に隔離し、材料のさらなる酸化を防ぎます。7.

チタンフランジの耐用年数がステンレス鋼よりも長いのはなぜですか?腐食性環境では、チタンフランジの寿命はステンレス鋼の10倍以上になり、


ほとんど

メンテナンス不要で、総ライフサイクルコストを削減できます。

8.チタンフランジは、初期費用が高いにもかかわらず、なぜ経済的なのですか?


チタンフランジの初期購入費用は比較的高いですが、非常に長い耐用年数と非常に低い

メンテナンス要件により、長期的な使用コストが大幅に削減され、

全体的な経済的パフォーマンスが向上します。9.チタンフランジは製薬および食品業界に適していますか?はい。チタンは無毒で無害な生体適合性があり、材料純度が高く、製薬や食品加工などの分野の厳しい衛生要件を完全に満たしています。


10.チタンフランジの加工性と溶接性は?チタンフランジは、TIG溶接やプラズマ溶接などのさまざまな溶接方法をサポートし、高い溶接強度を備えています。

T彼ら

また設計することができますフラット溶接、突合せ溶接、ねじ溶接などのインターフェース形式で、

さまざまなパイプラインの要件を満たすために


システム。
