ハイライト

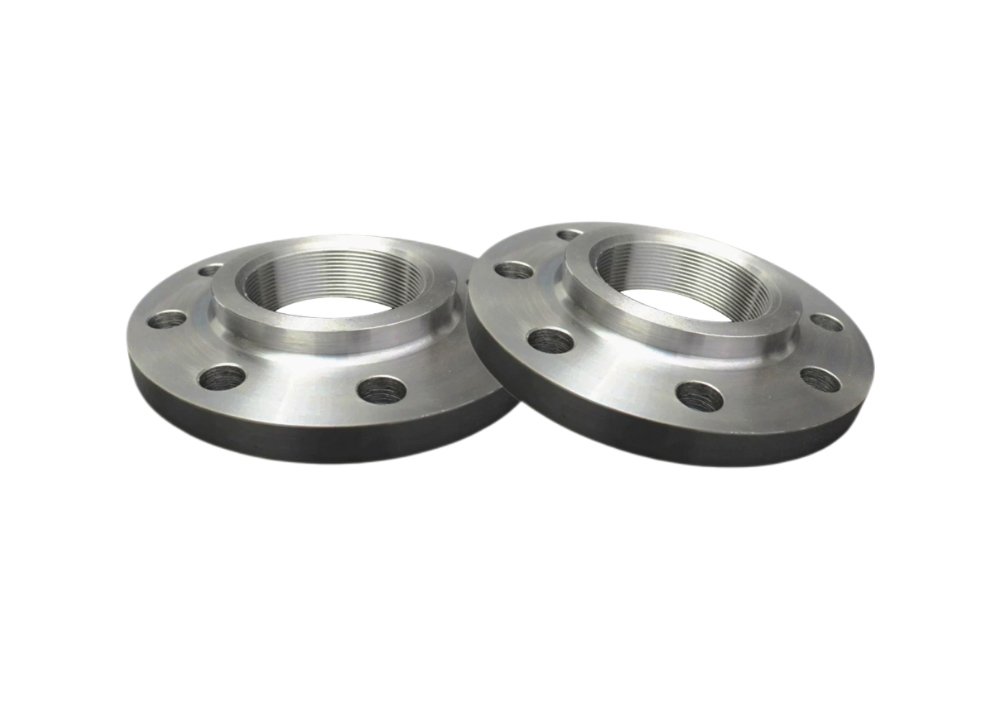

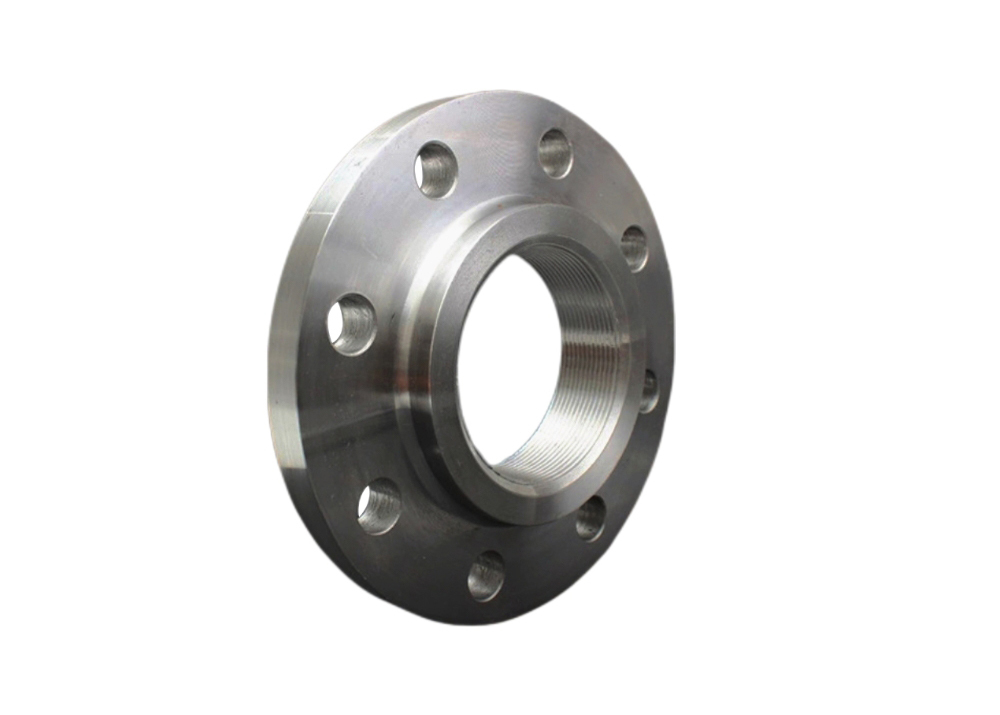

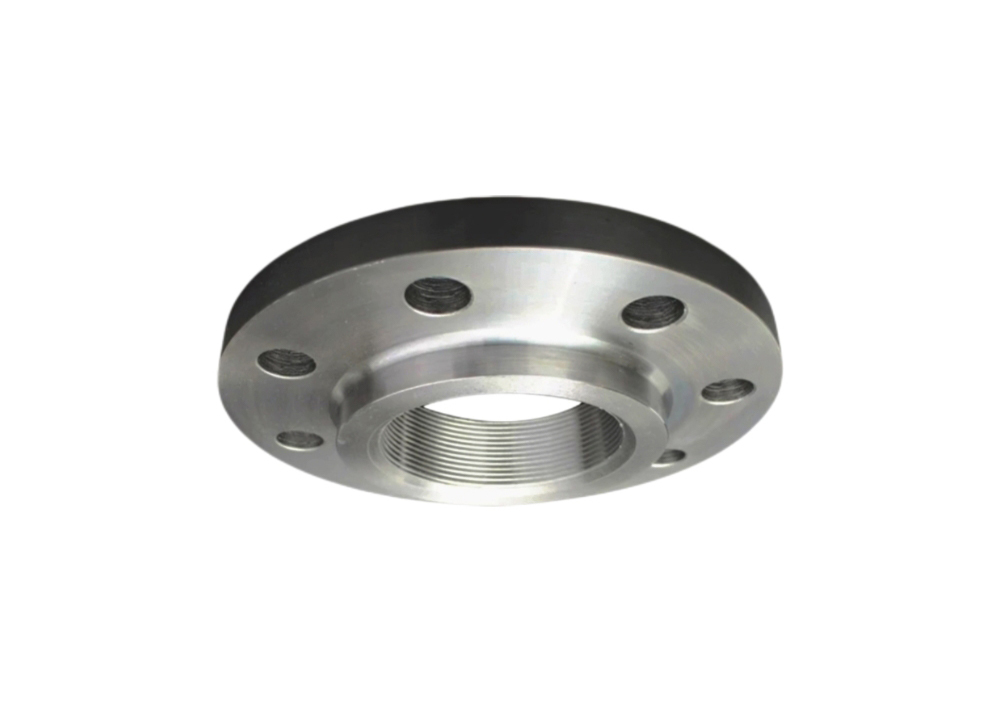

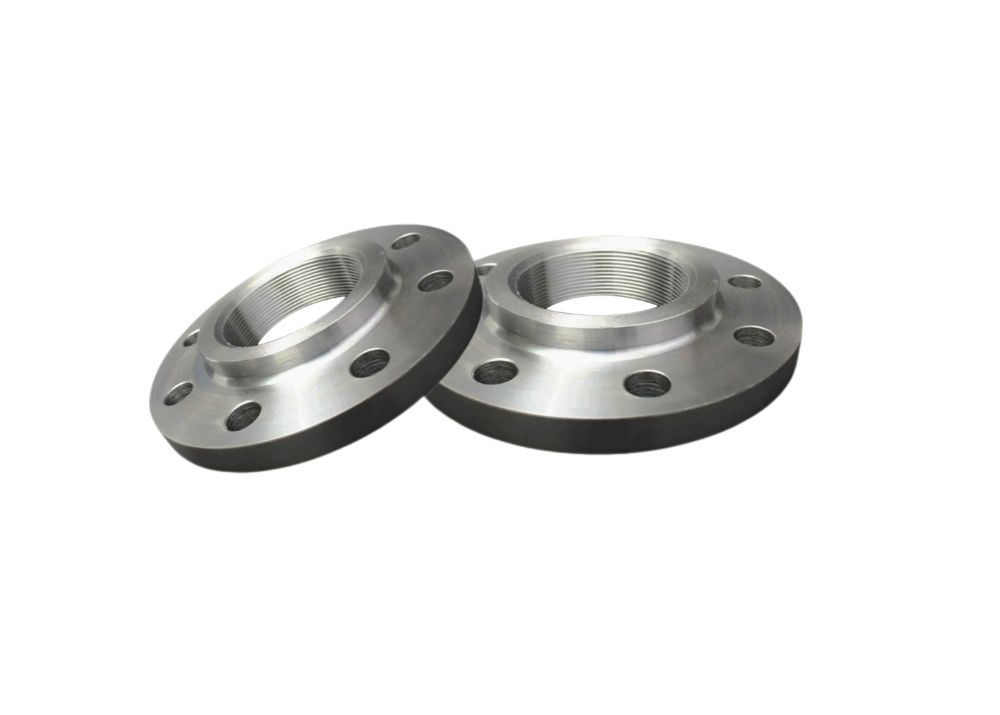

鍛造チタンねじフランジ
,NPS 1/2-6 フランジ
,クラス150-300チタンフランジ
-
材料の指定Ta1、Ta2、Ta9、Ta10、Gr1、Gr2、Gr7、Gr12、Gr16、N5、N6、N7など
-
サイズNPS 1/2-nps 6
-
OEM/ODM利用可能
-
プレッシャークラス150、クラス300
-
テクニクス偽造
-
シーリング表面RF、MFM、TG、FF
-
起源の場所中国シャーンクシ
-
ブランド名VOTECH
-
証明ASME,ANSI
-
モデル番号Class150
-
パッケージの詳細標準の木製ケースをエクスポートするか、カスタマイズできます
-
受渡し時間7〜15日
-
支払条件MoneyGram、Western Union、T/T、D/P、D/A、L/C
-
供給の能力100トン/月
中国サプライヤー 高いシーリングのための鍛造チタンパイプ継手ねじフランジ
中国のサプライヤーは、ハイシーリングのためにチタンパイプフィッティングねじフランジを装着しました
チタン糸のパイプフランジは、化学処理、石油精製、オフショアエンジニアリング、発電、製薬、食品加工など、複数の産業の配管システムに不可欠なコンポーネントです。これらのフランジは、塩酸、硫酸、海水などの高度に腐食性の高い培地を処理することに優れています。チタンの例外的な耐食性により、過酷な環境での構造的完全性とシーリングの信頼性が保証され、メンテナンスコストが大幅に削減され、機器の寿命が延びます。さらに、チタンフランジは、従来のステンレス鋼または炭素鋼の代替品よりも大きな重量の利点を提供し、膨張が重要なアプリケーションに最適です。
これらのねじれたフランジは、非鉄チタンまたはチタン合金から精密に設計されており、溶接の代わりにねじれた接続を備えています。内部ボアは、正確なパイプスレッドを形成するために機械加工されており、簡単な設置とメンテナンスを提供します。この設計により、特に低圧環境では、溶接が許可されていない配管システムに特に適しています。
製品仕様
| 標準 | ASME、ANSI |
|---|---|
| 材料の指定 | TA1、TA2、TA9、TA10、GR1、GR2、GR7、GR12、GR16、N5、N6、N7など |
| サイズ | NPS 1/2 -NPS 6 |
| OEM＆ODM | 利用可能 |
| プレッシャー | クラス150、クラス300 |
| テクニクス | 偽造 |
| シーリング表面 | RF、ff |
| タイプ | ねじれたフランジ |
| パッケージング | 標準の木製ケースをエクスポートするか、カスタマイズできます |
| 応用 | 石油、化学物質、造船、医薬品、冶金、機械、肘、食品、その他の産業のスタンピング |
Class150（mm）寸法仕様
|
名目上の寸法 |
鋼管の外径 |
接続サイズ |
フランジの厚さ |
フランジネックの大きな端 |
フランジの高さ |
パイプスレッド仕様RCまたはNPT |
|||||
|
dn |
NP |
フランジ外径 |
ボルト穴の中央円の直径 |
ボルト穴の直径 |
ボルト |
ボルト穴の数 |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
よくある質問
1.腐食抵抗の観点から、チタンのねじれたフランジの優れたパフォーマンスは何ですか？
チタンのねじれたフランジは、海水イオンや塩化物イオンを含む腐食性媒体に対する並外れた耐性を示しています。それらの腐食抵抗は、ステンレス鋼と炭素鋼の耐性を大幅に超えており、海洋および化学産業の環境を要求する環境に特に適しています。
2。チタンのねじれたフランジには、追加のアンチラスト対策が必要ですか？
追加のアンチラスト対策は必要ありません。チタンのねじれたフランジは、コーティングやカソード保護なしで長期にわたって使用でき、錆のリスクを排除し、メンテナンス要件を大幅に削減できます。
3.チタンフランジの軽量の利点はどこにありますか？
チタンは鋼に匹敵する強度を提供しますが、鋼の密度はわずか60％です。このプロパティにより、航空宇宙や造船などのアプリケーションが大幅に減少し、高い負荷をかける容量を維持できます。
4.チタンフランジは、低温環境でどのように機能しますか？
チタンフランジは、超低温度環境（液体窒素や液体酸素アプリケーションなど）で優れた靭性を維持し、極低温エンジニアリングプロジェクトに理想的な選択肢となっています。
5。チタンフランジの高温抵抗はどうですか？
チタン合金（TA2およびTA9を含む）は、300〜500の範囲の高温で安定した機械的特性を維持し、限られた期間でさらに高い温度に耐えることができる材料があります。
6.チタンフランジはどのようにして高温酸化に抵抗しますか？
高温では、チタンは酸素を効果的に分離し、さらなる材料の酸化を防ぐ密な保護酸化酸化物表面層を形成します。
7.なぜチタンフランジのサービス寿命はステンレス鋼のそれよりも長いのですか？
腐食性環境では、チタンフランジは、メンテナンスを最小限に抑えながら、ステンレス鋼の同等物の10倍以上続き、ライフサイクルコストが大幅に低くなります。
8.初期コストが高いにもかかわらず、なぜチタンフランジは依然として経済的なのですか？
チタンフランジは初期購入コストが高くなりますが、サービス寿命の延長と最小限のメンテナンス要件により、長期的な経済パフォーマンスが優れており、所有権の総コストが削減されます。
9。チタンフランジは製薬および食品産業に適していますか？
はい。チタンの非毒性、生体適合性の特性と高物質純度は、医薬品および食品加工アプリケーションの厳しい衛生要件を満たしています。
10。チタンフランジの加工と溶接特性はどうですか？
チタンフランジは、TIGやプラズマ溶接などのさまざまな溶接方法をサポートし、高強度溶接を生成します。多様なパイプラインシステムの要件を満たすために、複数のインターフェイス構成（フラット溶接、バット溶接、スレッド溶接）で設計できます。
製造の利点
- 厳格な品質：厳密な品質管理対策は、ASME、JIS、DIN、GB、GOST基準に準拠しており、すべてのチタン製品が業界と顧客の仕様を満たすことを保証します。
- 現代の生産施設：複数のチタン金属生産ラインを備えた高度な製造インフラストラクチャにより、バルク注文とカスタマイズされたプロジェクトを効率的に処理できます。
- ロジスティクスとパッケージ：すべての注文は、輸送損傷を防ぐために木製の木枠またはトレイに慎重に詰め込まれており、最大の保護と安全性を提供します。
- 経験豊富なチーム：チタン金属製造の長年の専門知識により、さまざまな業界のニーズに合わせた高品質の製品の生産が保証されます。
- 包括的なサービス：カスタマイズされたソリューション、ラピッドリードタイム、および購入プロセス全体の専用サポート。
- 顧客中心のサービス：柔軟な支払いオプション、包括的なテクニカルサポート、およびシームレスな購買体験のための専用のカスタマーサービス。
