ハイライト
検査用鋼ピンゲージセット
,保証付き精密ピンゲージセット
,溝用穴径ゲージセット
-
保証一年
-
範囲10.22-12.72
-
ピンの数26pcs
-
使用事例穴のサイズを確認します
-
ケースレイアウト個々のスロット
-
応用寸法検査
-
ピンの長さ51mm
-

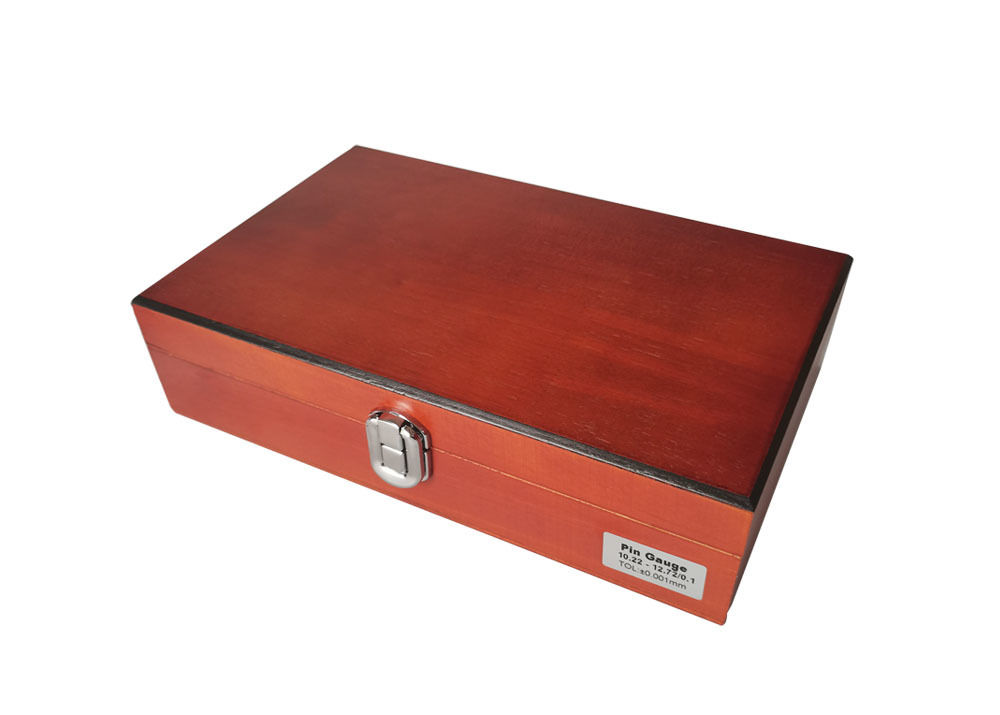

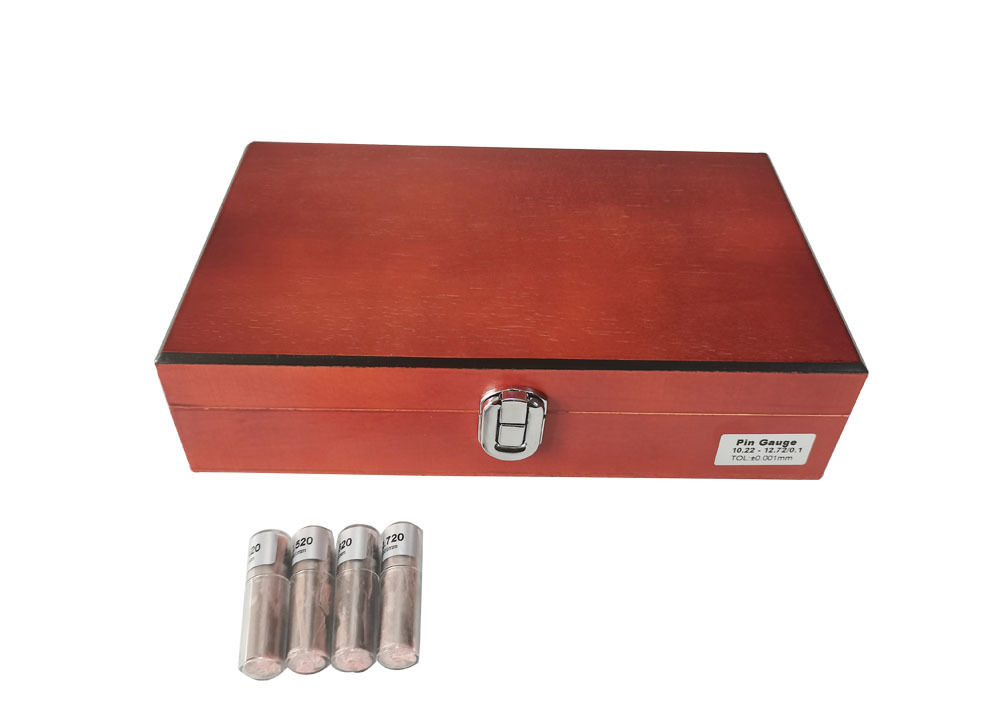

パッケージ木製のケース
-
起源の場所中国シャーンクシ
-
ブランド名KM
-
証明ISO DIN GB RoHS
-
モデル番号KM-PG-10.22-12.72
-
パッケージの詳細木製の箱30* 20* 9.5cm/ピース2.0kg/ピース
-
受渡し時間15日以内
-
支払条件T/T、L/C、D/P、D/A、Western Union、PayPal、MoneyGram
-
供給の能力50000ピース/月
検査穴径と溝幅用精密鋼ピンゲージセット
- 穴の大きさや幾何学を正確に測定します
- ±0.001mmの公差で製造される.

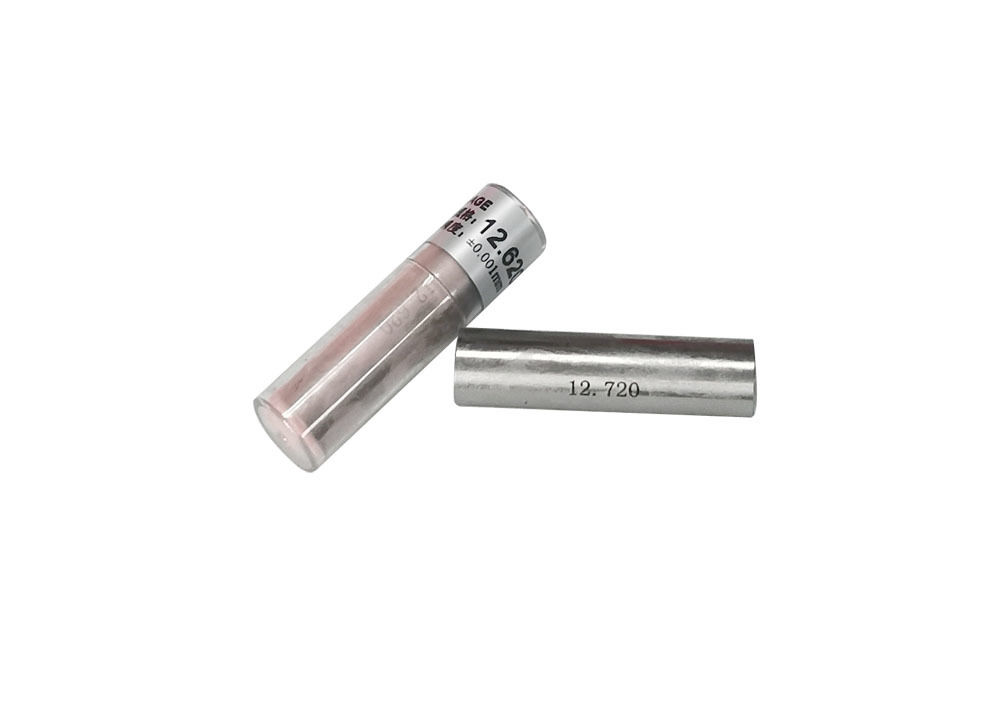

- 各ピンに サイズが明記されています
- すべてのセットに 検査証明書が含まれています
- 高性能保護ケース付きです
ピンゲージは直径の精度が保証される円筒型ゲージで,主に穴直径と溝幅を検査するために使用されます.
ゲオメーターやマイクロメーターなどの計測装置を カリブレーションすることで ゲオメトリック偏差を検出できます
ピンゲージは鋼製で,耐久性および長持ちの信頼性のために60-62 RCの硬さに熱処理されています.
この126枚のセットは, 0.22から10.12mmの範囲をカバーし, 0.1mmのステップがあります.
10ミクロン以上の仕上げで

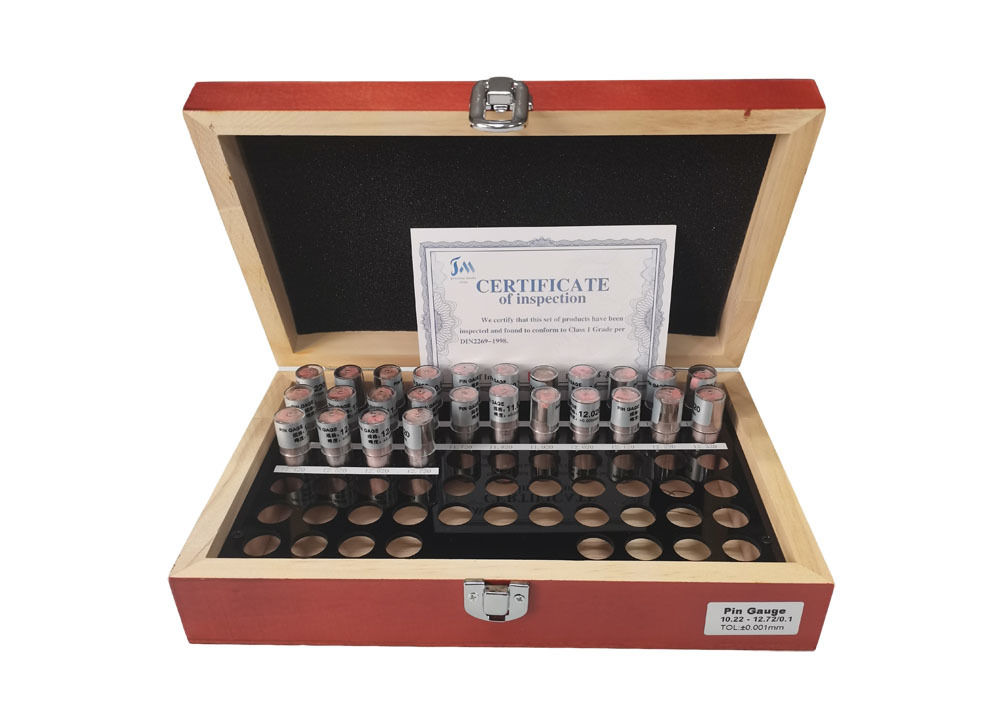

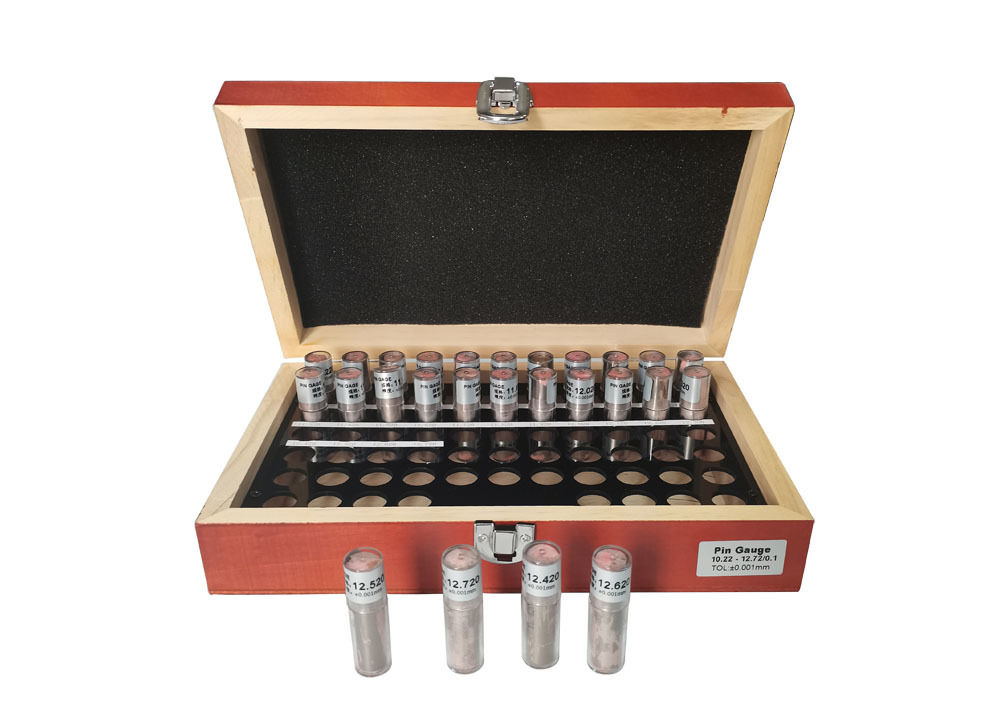

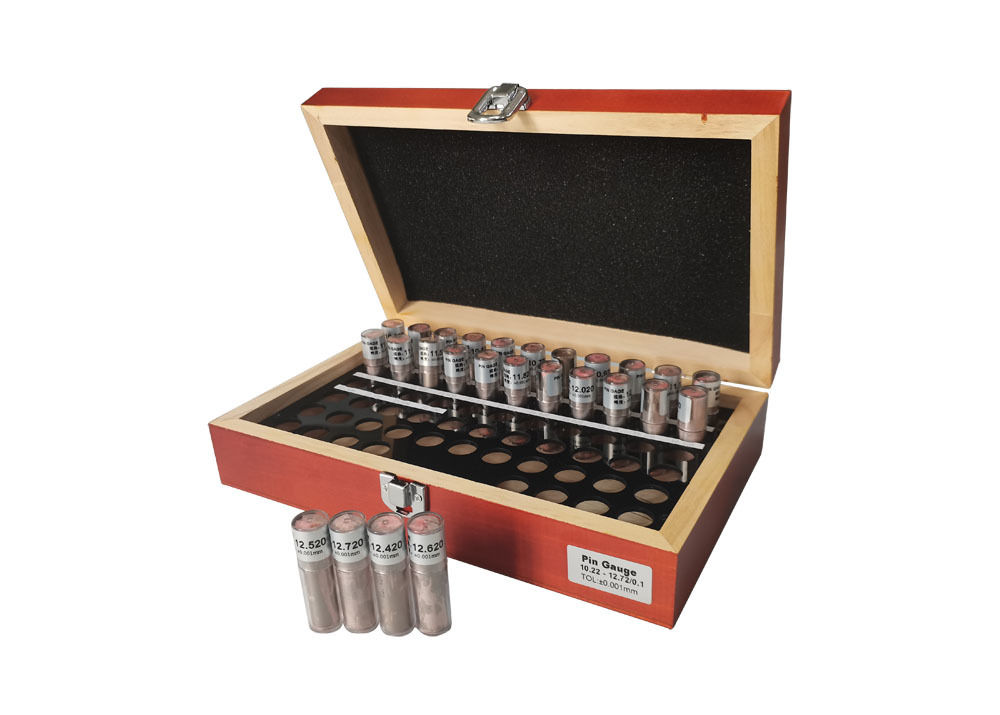

ピン・ゲージは,ピン・キャリパーを整理するために 収納ケースが付属しています.各ゲージのサイズは,ケースに明確にマークされています.
各タングゲージにサイズ情報が刻まれ,識別と使用が容易になります.
| 命令番号 | 測定範囲 (mm) | サイズ (mm) | ステップ | セット毎のピン・ゲージ |
|---|---|---|---|---|
| KM-PG-0.22-1012 | 0.22 - 1012 |
0.22,0.32,0.42,0.52,0.62,0.72,0.82,0.92,1.02,1.12,1.22,1.32,1.42,1.52,1.62,1.72, 1.82,1.92,2.02,2.12,2.22,2.32,2.42,2.52,2.62,2.72,2.82,2.92,3.02,3.12,3.22,3.32, 3.42,3.52,3.62,3.72,3.82,3.92,4.02,4.12,4.22,4.32,4.42,4.52,4.62,4.72,4.82,4.92, 5.02,5.12,5.22,5.32,5.42,5.52,5.62,5.72,5.82,5.92,6.02,6.12,6.22,6.32,6.42,6.52, 6.62,6.72,6.82,6.92,7.02,7.12,7.22,7.32,7.42,7.52,7.62,7.72,7.82,7.92,8.02,8.12, 8.22,8.32,8.42,8.52,8.62,8.72,8.82,8.92,9.02,9.12,9.22,9.32,9.42,9.52,9.62,9.72, 9.82,9.92,10.02,10.12 |
0.1mm | 100個 |
| KM-PG-10.22-1272 | 10.22-1272 |
10.22,10.32,10.42,10.52,10.62,10.72,10.82,10.92,11.02,11.12,11.22,11.32,11.42, 11.52,11.62,11.72,11.82,11.92,12.02,12.12,12.22,12.32,12.42,12.52,12.62,12.72 |
0.1mm | 26個 |
- 使用する前に,ピンゲーフと測定面の両方を常に毛糸のない布で清潔にします.
- 損傷 を 防ぐ ため に,硬い 表面 に 計器 を 落とす こと や ぶつかり たり する こと を 避ける.
- ピン・ゲージを強要するな - 正確なサイズ付けには,最小限の圧力でスムーズに挿入する必要があります.
- 可能な限り取っ手で操作し,測定面との皮膚接触を最小限に抑える.
- 精度を維持するために,使用後すぐに保護用ケースに保管します.
- 穴の直径,穴,スロット幅を直接測定する
- 品質管理は第一品の検査,プロセス中の検査,最終QAです
- 生産開始前の機械のセットアップの検証
我々は,中国本土でKMブランドの精密測定ツールの開発,製造,販売に特化した.
ダイアルインジケーター マイクロメーター カリパー 穴計 高さ計 厚さ計 深さ計
カーブプロトラクター 計測ブロック レベル
FOB,CFR,CIF,EXWの配送をサポートしています.
私たちはT/T,L/C,D/A,D/P,PayPal,ウェスタンユニオンの支払いを受け付けます.
OEMサービスはカスタム要求に応用できます.
すべての製品には 1 年間の保証があります. 厳格な校正と検査プロセスにより品質が保証され,交換部品が提供されます.
欠陥のある部品について
