ハイライト
Pipe Connections Titanium Weld Neck Flange
,Ocean Engineering Titanium Weld Neck Flange
,Chemical Titanium Weld Neck Flange
-
材料の指定Ta1、Ta2、Ta9、Ta10、Gr1、Gr2、Gr7、Gr12、Gr16、N5、N6、N7など
-
サイズNPS 1/2-nps 24
-
OEM/ODM利用可能
-
プレッシャーClass150、class300、class600、class900、class1500、class2500
-
テクニクス偽造
-
シーリング表面RF,MFM,TG,FF,RJ
-
起源の場所中国シャーンクシ
-
ブランド名VOTECH
-
証明ASME,ANSI
-
モデル番号NPS 1/2-nps 24
-
パッケージの詳細標準の木製ケースをエクスポートするか、カスタマイズできます
-
受渡し時間7〜15日
-
支払条件MoneyGram、Western Union、T/T、D/P、D/A、L/C
-
供給の能力100トン/月

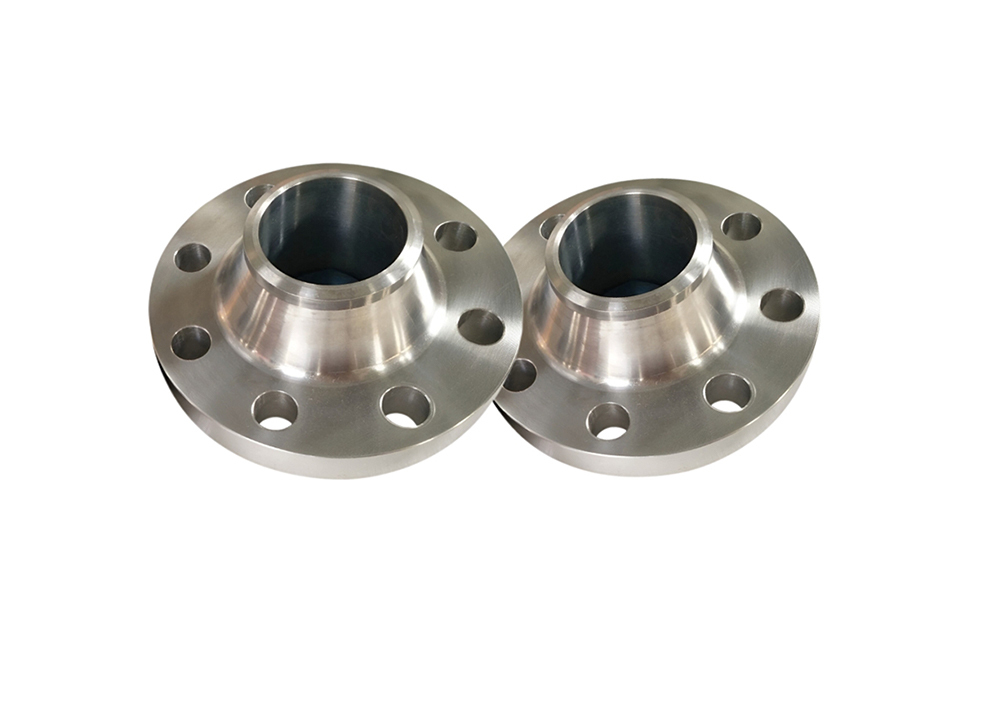

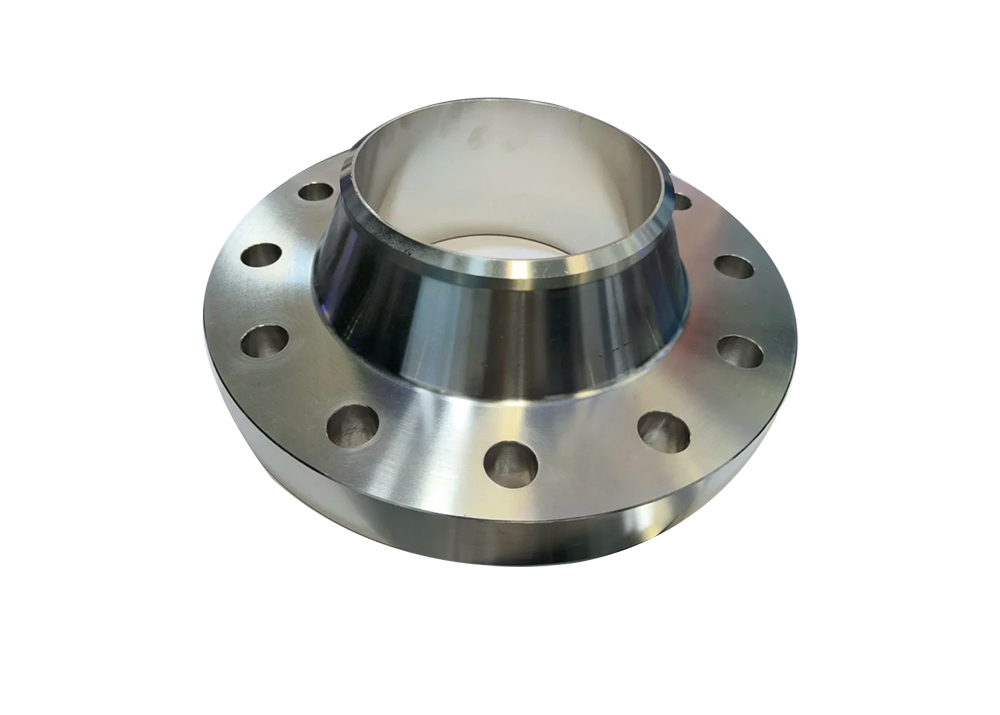

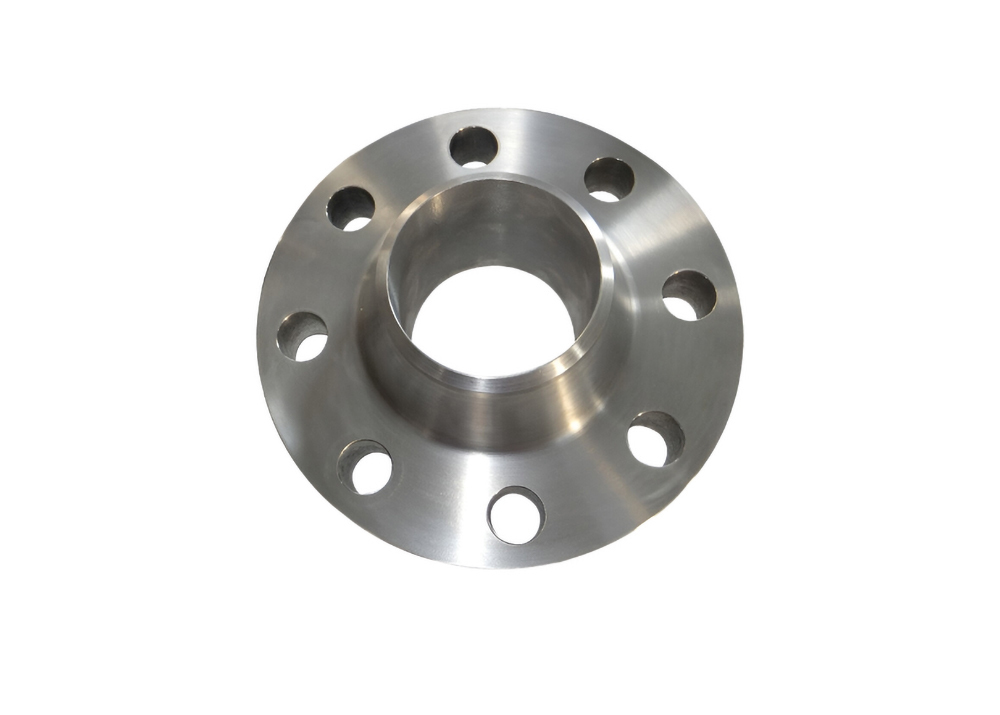

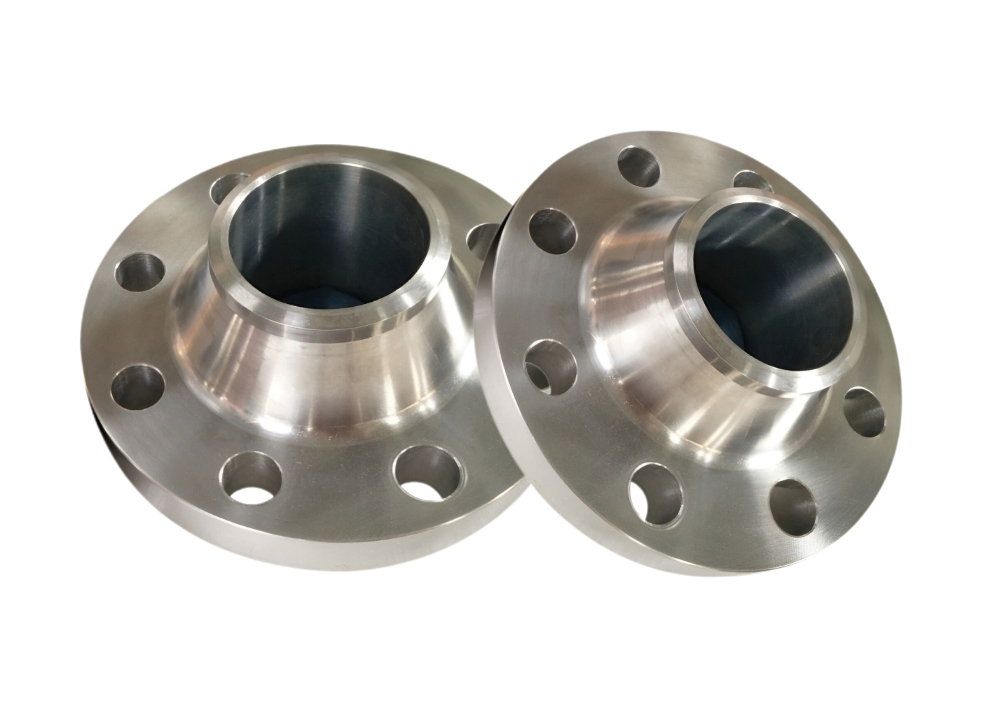

Titanium Weld Neck Flange Pipe Connections for Chemical Ocean Engineering
チタン溶接ネック フランジは、化学、海洋、航空宇宙、高純度媒体輸送用途で使用されるシステムに優れています。高品質のチタンから精密鍛造された高い耐食性により、過酷な環境下でも長期にわたる構造の完全性とシールの信頼性が保証され、メンテナンスコストが大幅に削減され、機器の寿命が延長されます。
ウェルドネックチタンフランジは、丸管移行構造の管継手です。これらはパイプに溶接されており、主に高圧、高温、または媒体に敏感な配管システムで使用されます。フレア状の遷移ネック構造により、溶接部がシール面から遠ざかり、溶接部の歪みが軽減され、シール性能が向上します。この設計により、高圧、高温、または周期的な負荷条件下でのシステムの密閉性と長期安定性が大幅に向上し、要求の厳しい用途にとって理想的な選択肢となります。
ウェルドネック付きチタンフランジは、お客様のニーズを満たすすべての標準サイズでご利用いただけます。さらに、当社の強力なカスタマイズ機能により、お客様の特定の圧力定格、接続規格、または特殊な寸法を満たすフランジを製造できます。標準であろうとカスタムであろうと、当社はお客様の信頼できるパートナーとして、お客様の正確なニーズを満たす高品質のチタンフランジソリューションを提供することに尽力しています。
|
呼び寸法 |
外径 |
接続サイズ |
フランジの厚さ |
フランジネックビッグエンド |
フランジ内径 |
フランジ高さ |
|||||
|
DN |
NPS |
フランジ外径 |
ボルト穴の中心円の直径 |
ボルト穴 |
ボルト |
ボルト穴の数 |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
— |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
— |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
— |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
— |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
— |
151 |
チタン溶接ネックフランジは、海水や塩化物イオンなどの腐食性媒体に対して非常に強い耐性を持っています。耐食性はステンレス鋼や炭素鋼をはるかに上回り、海洋産業や化学産業などの過酷な環境に特に適しています。
必要なし。チタン溶接ネックフランジは、コーティングや陰極防食なしで長期間使用できるため、錆のリスクが回避され、メンテナンスの必要性が大幅に軽減されます。
