ハイライト
高圧溶接首フレンズ
,プレミアムチタン溶接ネックフランジ
,N5 Technics チタン溶接ネックフランジ
-
材料Ta1、Ta2、Ta9、Ta10、Gr1、Gr2、Gr7、Gr12、Gr16、N5、N6、N7など
-
サイズNPS 1/2-nps 24
-
OEM/ODM利用可能
-
プレッシャーClass150、class300、class600、class900、class1500、class2500
-
テクニクステクニクス
-
シーリング表面RF,MFM,TG,FF,RJ
-
起源の場所中国シャーンクシ
-
ブランド名VOTECH
-
証明ASME,ANSI
-
モデル番号NPS 1/2-nps 24
-
パッケージの詳細標準の木製ケースをエクスポートするか、カスタマイズできます
-
受渡し時間7〜15日
-
支払条件L/C、D/A、D/P、T/T、Western Union、MoneyGram
-
供給の能力100トン/月

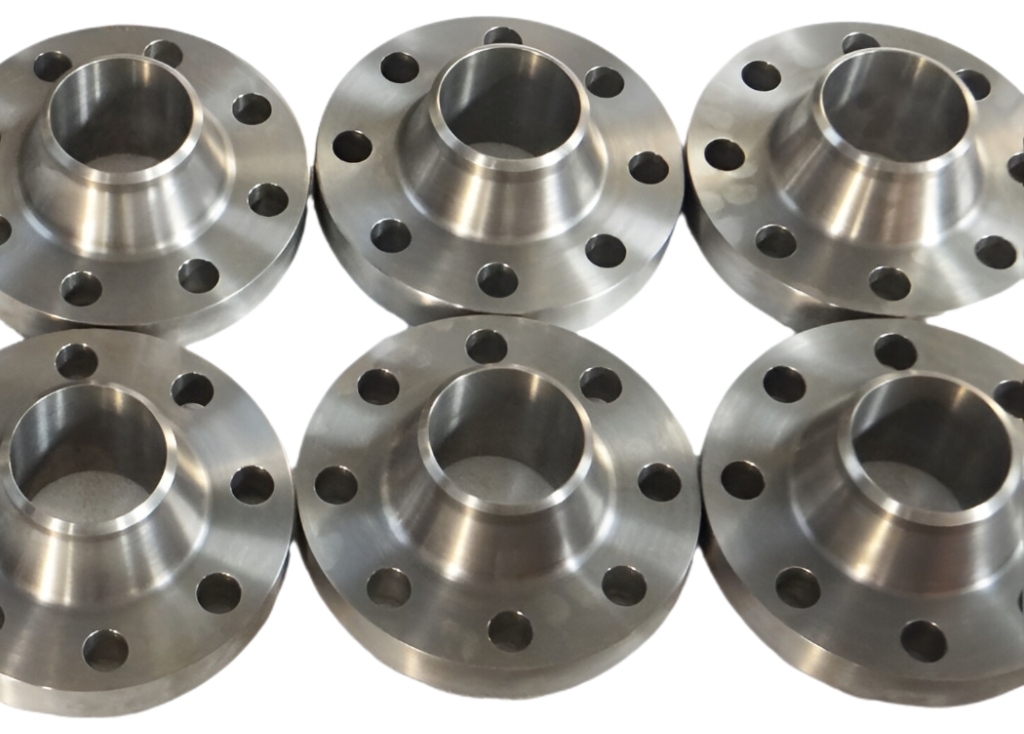

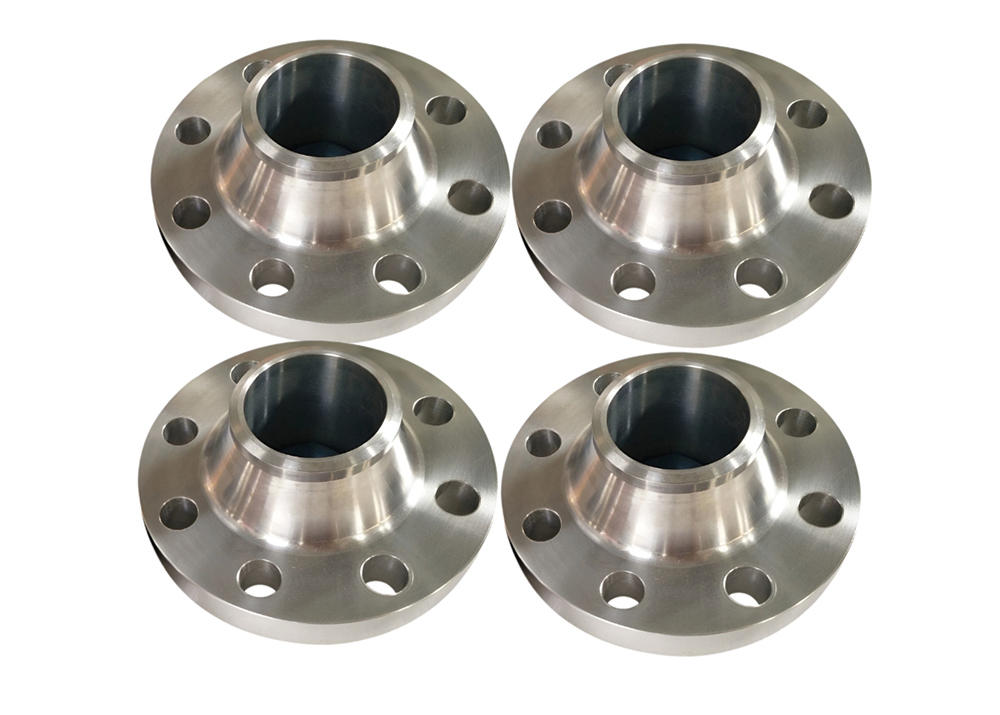

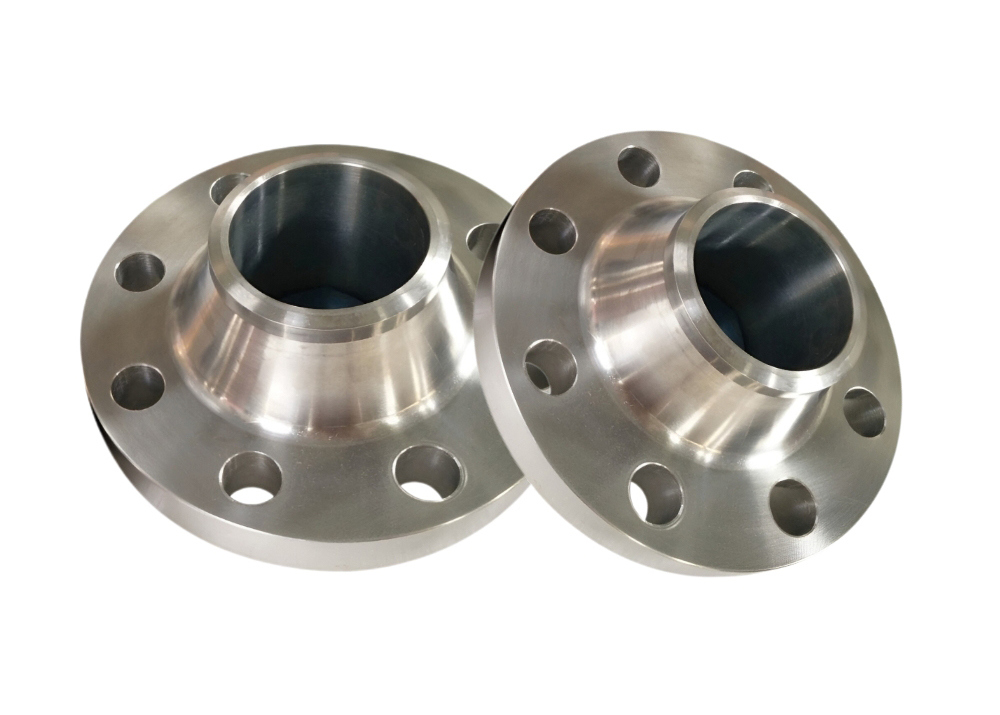

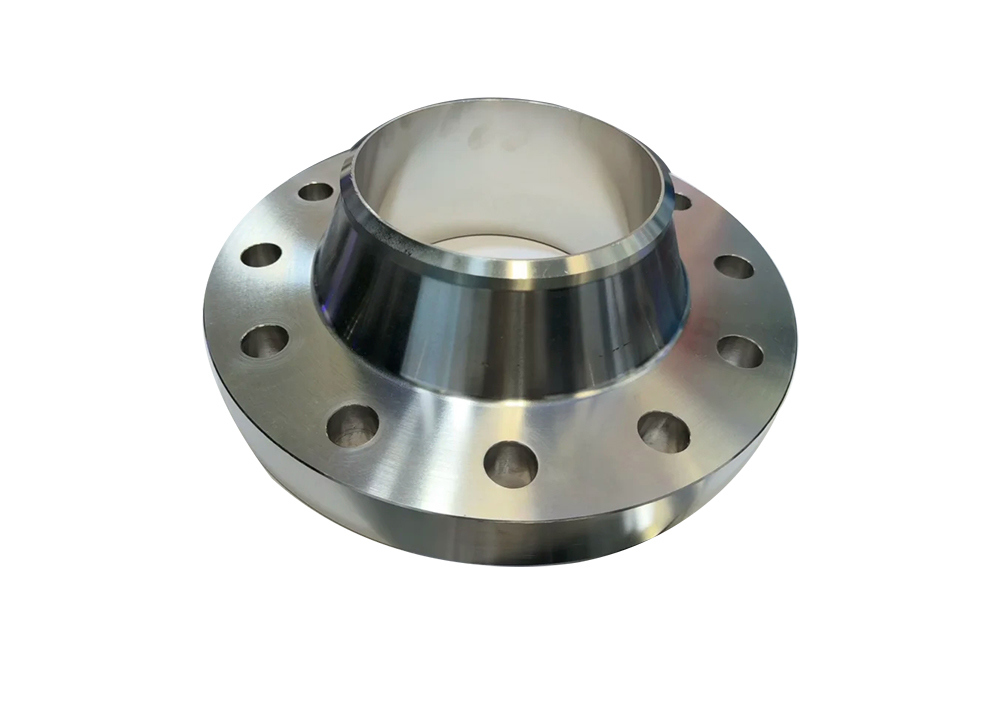

N5 Technics プレミアムチタン溶接ネックフランジ 高圧用途向け
|
定額寸法 |
外径 |
接続サイズ |
フレンズの厚さ |
フランジの首の大きな端 |
フレンズの内径 |
フレンズの高さ |
|||||
|
DN |
NPS |
鋼管の外径 |
ボルトの穴の中央円径 |
ボルトの穴 |
ボルト |
ボルトの穴数 |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1 - 1 / 4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2 2/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
ほら |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
ほら |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
ほら |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
ほら |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
ほら |
151 |
- 厳格な品質ASME,JIS,DIN,GB,GOST 規格に準拠した厳格な品質管理措置
- 現代の生産施設:複数のチタン金属生産ラインを備えた先進工場
- ロジスティックとパッケージング最大限の保護のために木製の小屋やトレイに慎重に詰め込まれています
- 経験豊富なチーム:タイタン金属製造における長年の専門知識
- 全面的なサービスカスタマイズされたソリューション,迅速な配達時間,専用のサポート
- 顧客中心のサービス柔軟な支払いオプションと包括的な技術支援
