ハイライト

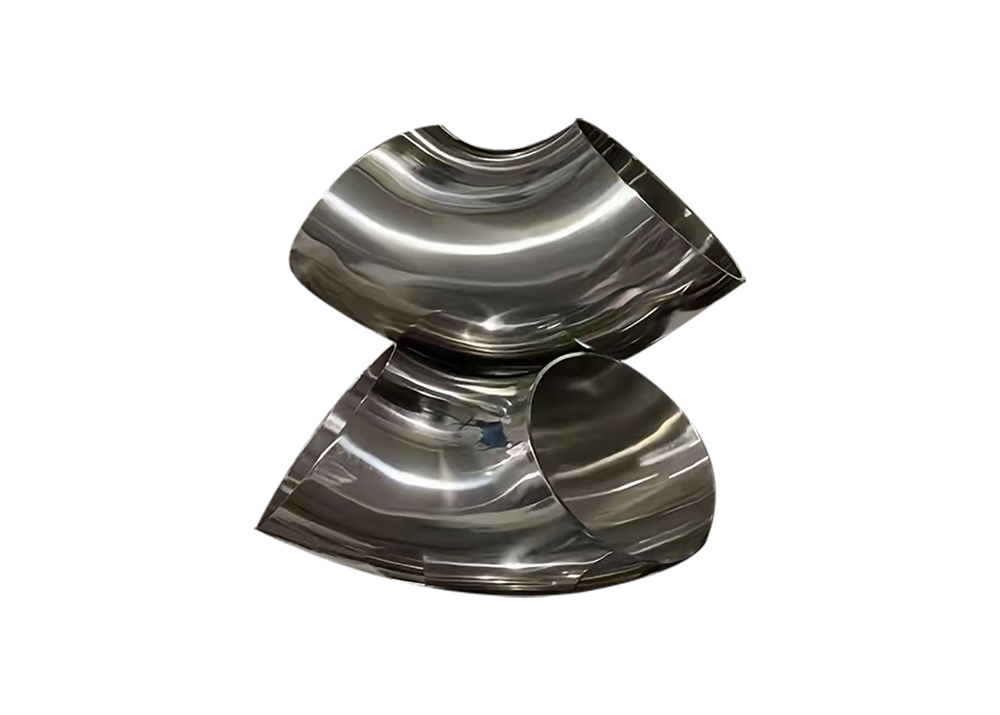

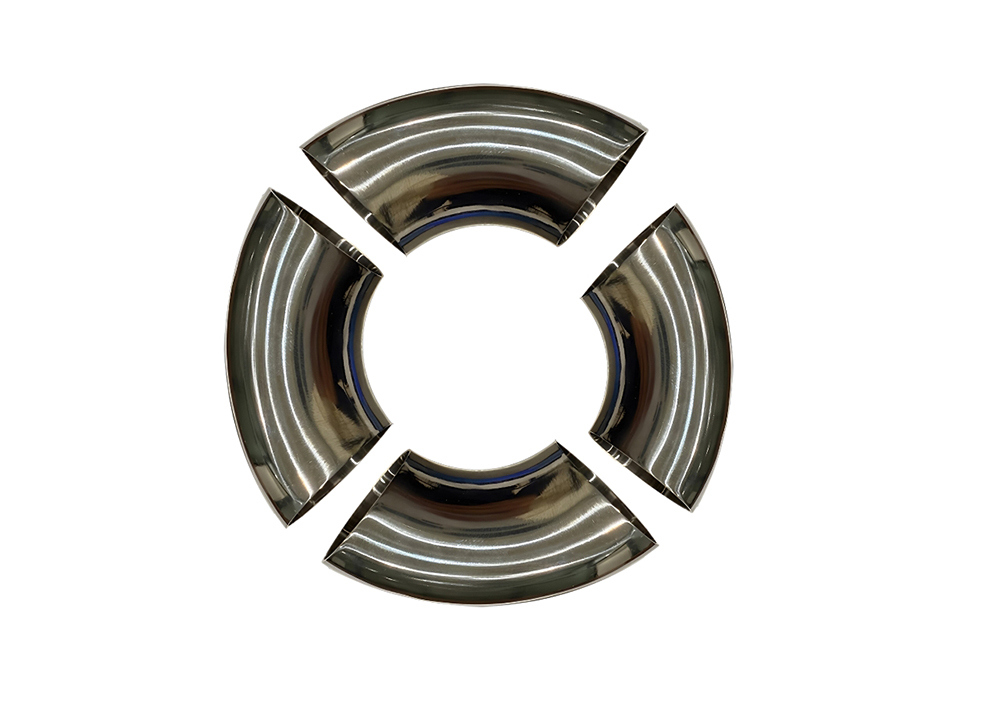

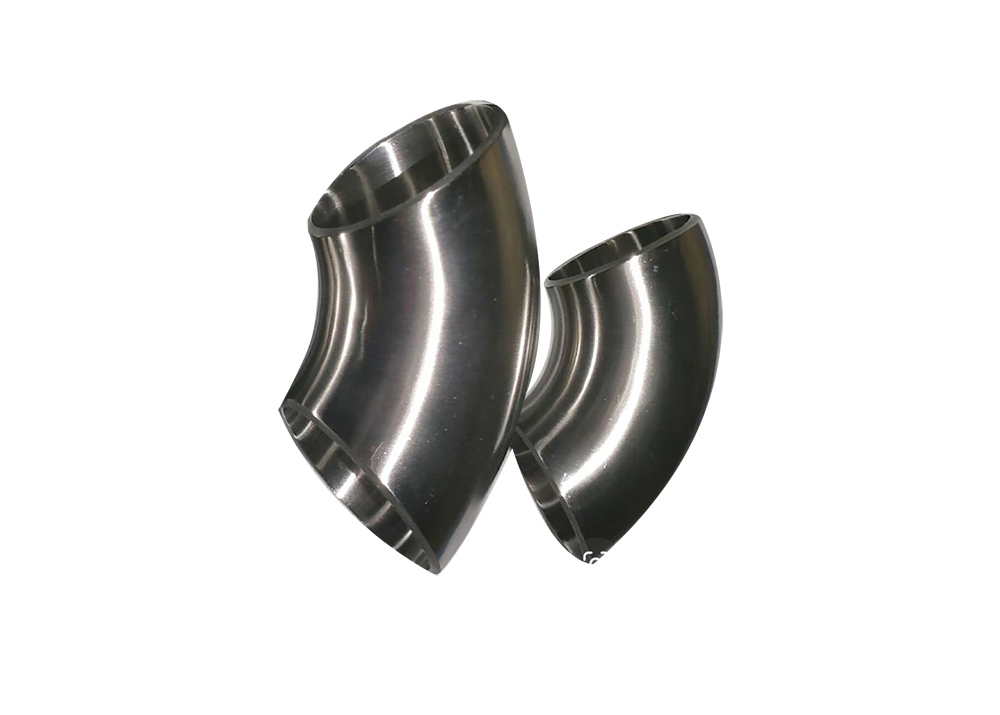

90度チタンエルボー継手
,サニタリーチタンパイプ継手
,GR2チタン製薬継手
-
材料TA1、TA2、GR.1 BT1-00、GR.1ELI、BT1－00CB、GR.2 BT1-0など
-
サイズDN15-DN 650（NPS1/2-NPS 26）
-
OEM/ODM利用可能
-
チタン表面仕上げ内面と外面の研磨
-
テクニクス溶接
-
タイプチタン90°生理肘
-
起源の場所中国シャーンクシ
-
ブランド名VOTECH
-
証明GB/T17684—2011，ASME B 16.9
-
モデル番号DN15-DN 650（NPS1/2-NPS 26）
-
パッケージの詳細標準の木製ケースをエクスポートするか、カスタマイズできます
-
受渡し時間7〜15日
-
支払条件MoneyGram、Western Union、T/T、D/P、D/A、L/C
-
供給の能力100トン/月
製薬製造用90度チタンエルボーサニタリーパイプ継手チタンGR2
製薬製造用チタン製衛生用肘フィッティング
チタン90°衛生肘は,パイプラインシステムにおける流体流通方向を変えるために設計された特殊管材です.乳製品を含む産業にサービスを提供しています食品・飲料,バイオ医薬品,化学加工
これらのチタン肘は 特殊な耐腐蝕性,高温耐性,優れた強度/重量比により メディアの純度を保証します耐久性 は ステンレス スチール の 代替 材 を 大幅に 超え て いる医薬品や食品生産における高度な衛生処理接続に最適です
DN15 から DN650 (NPS1/2 から NPS 26) のサイズで利用できます.私たちの90°衛生肘は,お客様の仕様に合わせて製造できます.すべてのフィッティングは,ASME B16を含む国際基準を満たしています..9およびGB/T 17684-2011
製品仕様
| スタンダード | GB/T17684-2011,ASME B 169 |
|---|---|
| 材料 | 税金課金 税金課金 税金課金 |
| サイズ | DN15-DN650 (NPS1/2-NPS26) |
| OEM/ODM | 入手可能 |
| 表面塗装 | 表面の内側と外側を磨く |
| テクニック | 溶接 |
| タイプ | チタン90° 衛生用肘 |
| パッケージ | 標準的な木製ケースを輸出する,可用なカスタマイズ可能なオプション |
| 適用する | 医薬品,バイオテクノロジー,食品・飲料,化粧品,半導体,化学加工,自動車排気システム |
尺寸仕様 (mm)
|
定額 |
|
中から終わりまで |
センターからセンターへ |
面向 に 戻る |
|||||
|
90°エボウ |
45°エボウ |
180°返信する |
|||||||
|
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
技術 的 利点
1耐腐食性に関してチタン90°衛生肘の優れた性能は何ですか?
タイタン管フィッティングは,海水や塩化物イオンを含む腐食性物質に対する耐性が非常に高く,ステンレス鋼や炭素鋼をはるかに上回る.これは,特に海洋および化学産業のアプリケーションに適しています..
2. チタン90°衛生肘は,追加の防腐対策が必要ですか?
追加の保護は必要ありません.チタンの肘は,コーティングやカソド保護なしで長期にわたって使用することができ,生地リスクをなくし,保守の必要性を大幅に削減します.
3タイタン90度衛生肘の軽量性の優位性は?
鉄鋼に匹敵する強度だが,密度の60%しか持たないチタンは,高度な負荷容量を維持しながら,航空宇宙および造船アプリケーションにおける機器の重量を大幅に削減する.
4タイタン管のフィッティングの高温耐性は?
チタン合金 (TA2,TA9) は,300〜500°Cで安定した機械的性質を維持し,一部のグレードは短期間,さらに高い温度にも耐えることができる.
5なぜチタン90°衛生肘は 初期費用が高くても 経済的なのか?
初期コストは高くても タイタニウムの特殊な寿命と最小限のメンテナンスの必要性は,代替材料と比較して長期的に高いコスト効果をもたらします
6製薬や食品産業に適しているのでしょうか?
毒性のない 生物互換性があり 材料の純度が高いため 製薬や食品加工の 厳格な衛生要件を満たしています
