ハイライト
溶接チタンエルボ 90度
,NPS26 ベンドパイプ継手 チタンエルボ
,NPS1/2 チタンエルボ
-
材料TA1、TA2、GR.1 BT1-00、GR.1ELI、BT1－00CB、GR.2 BT1-0など
-
サイズDN15-DN 650（NPS1/2-NPS 26）
-
OEM/ODM利用可能
-
チタン表面仕上げ内面と外面の研磨
-
テクニクス溶接
-
タイプチタン90°生理肘
-
起源の場所中国シャーンクシ
-
ブランド名VOTECH
-
証明GB/T17684—2011，ASME B 16.9
-
モデル番号DN15-DN 650（NPS1/2-NPS 26）
-
パッケージの詳細標準の木製ケースをエクスポートするか、カスタマイズできます
-
受渡し時間7〜15日
-
支払条件MoneyGram、Western Union、T/T、D/P、D/A、L/C
-
供給の能力100トン/月

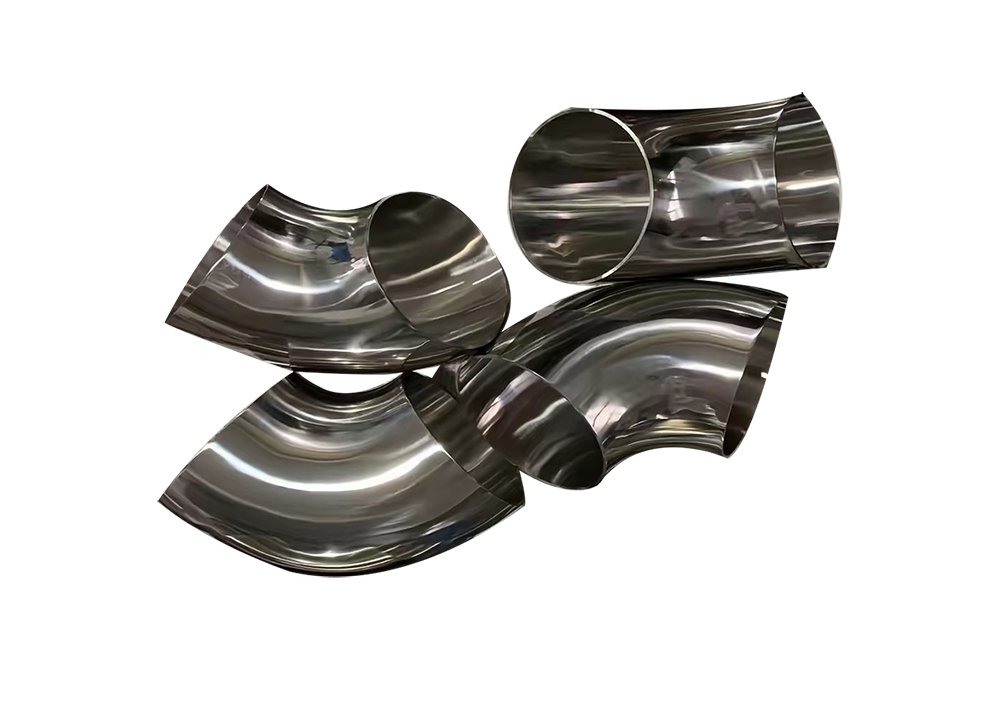

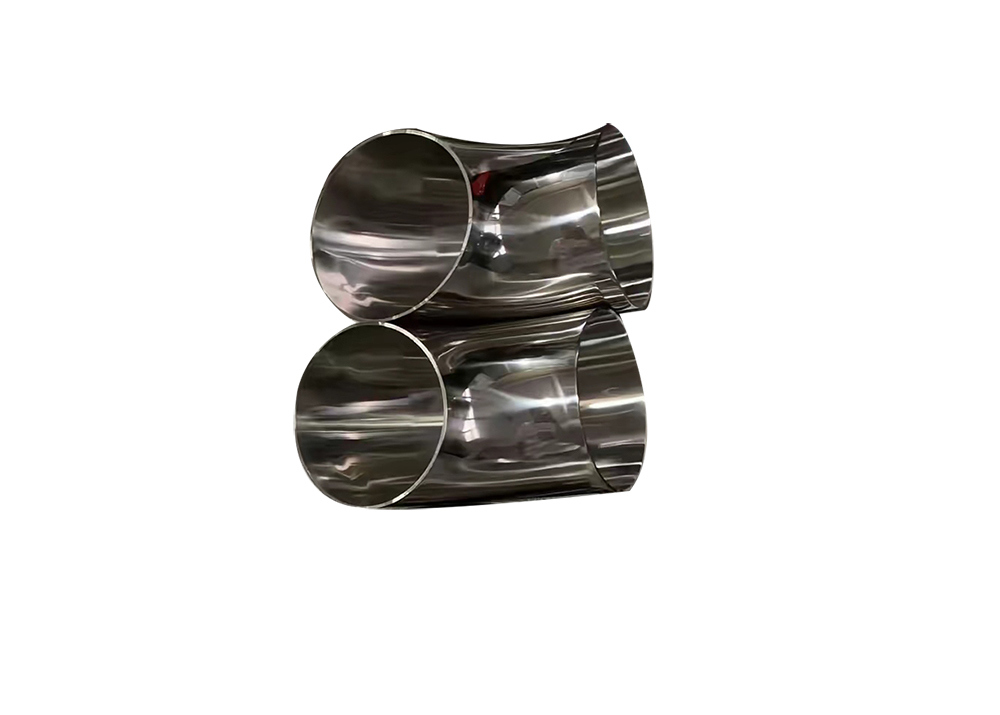

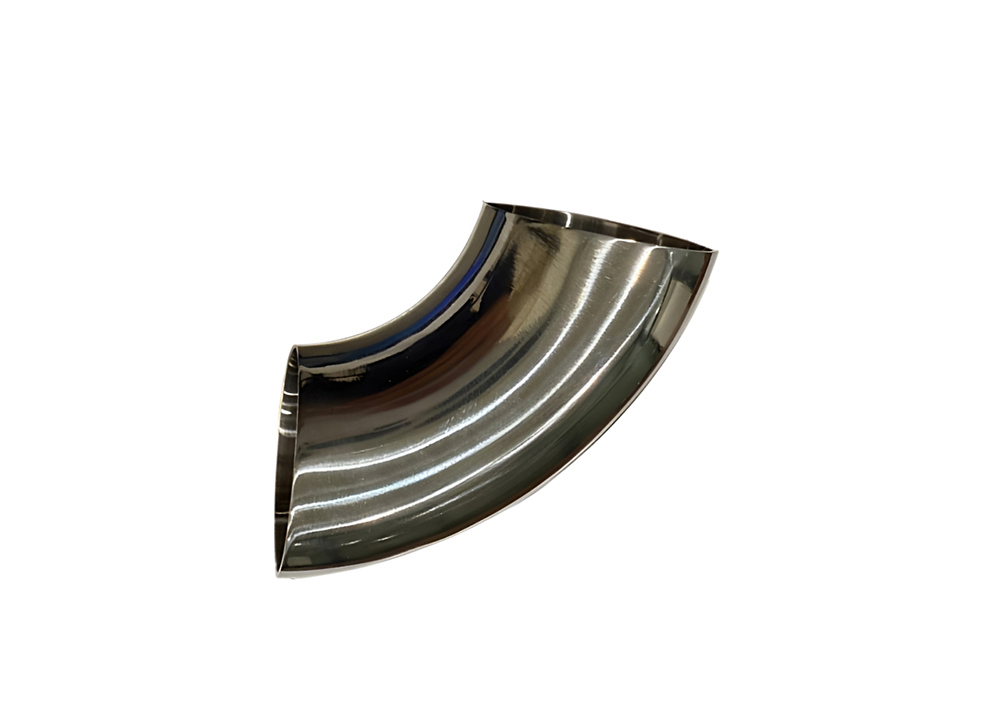

NPS1/2-NPS 26 ベンドパイプ継手 溶接チタンエルボ 90度 車用
NPS1/2-NPS 26 ベンドパイプ継手 チタンエルボ 90度 車用
チタン90°サニタリーエルボは、パイプラインシステムにおける流体の流れの方向を変えるように設計された特殊なパイプ継手です。要求の厳しいサニタリー用途向けに設計されており、乳製品、食品および飲料、ビール、バイオ医薬品、日用品など、さまざまな業界で広く使用されています。
この90°サニタリーチタンエルボは、優れた耐食性、高温耐性、優れた強度、軽量特性により、媒体の純度を維持します。ステンレス鋼を大幅に上回る寿命を持ち、食品および製薬業界における高度な衛生プロセス接続に最適です。
DN15からDN650（NPS1/2-NPS 26）の仕様で利用可能で、当社のチタン90°サニタリーエルボ継手は、お客様の仕様に合わせてカスタム製造することもできます。すべての製品は、ASME B16.9およびGB/T 17684-2011を含む国際規格に厳密に準拠して製造されています。
製品仕様
| 規格 | GB/T17684--2011、ASME B 16.9 |
| 材質 | TA1、TA2、Gr.1 BT1-00、Gr.1ELI、BT1－00CB、Gr.2 BT1-00など |
| サイズ | DN15-DN 650 (NPS1/2-NPS 26) |
| OEM/ODM | 利用可能 |
| チタン表面仕上げ | 内面および外面研磨 |
| 技術 | 溶接 |
| タイプ | チタン90°サニタリーエルボ |
| 梱包 | 輸出標準木製ケース、またはカスタマイズ可能 |
| 用途 | 製薬業界、バイオテクノロジー＆バイオファーマ、食品＆飲料業界、化粧品業界、半導体＆エレクトロニクス業界、化学品＆特殊化学品、自動車排気システム |
寸法仕様（mm）
|
呼び径 |
|
中心から端まで |
中心から中心まで |
背面から表面まで |
|||||
|
90°エルボ |
45°エルボ |
180°リターン |
|||||||
|
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
よくある質問
チタン90°サニタリーエルボの耐食性における優れた性能は何ですか？
チタンパイプ継手は、海水や塩化物イオンなどの腐食性媒体に対して優れた耐性を示し、ステンレス鋼や炭素鋼をはるかに凌駕しています。海洋および化学産業などの過酷な環境に特に適しています。
チタン90°サニタリーエルボには追加の防錆対策が必要ですか？
追加の保護は必要ありません。チタン90°サニタリーエルボは、コーティングや陰極防食なしで長期間使用でき、錆のリスクを排除し、メンテナンス要件を大幅に削減します。
チタン90°サニタリーエルボの軽量化の利点はどこにありますか？

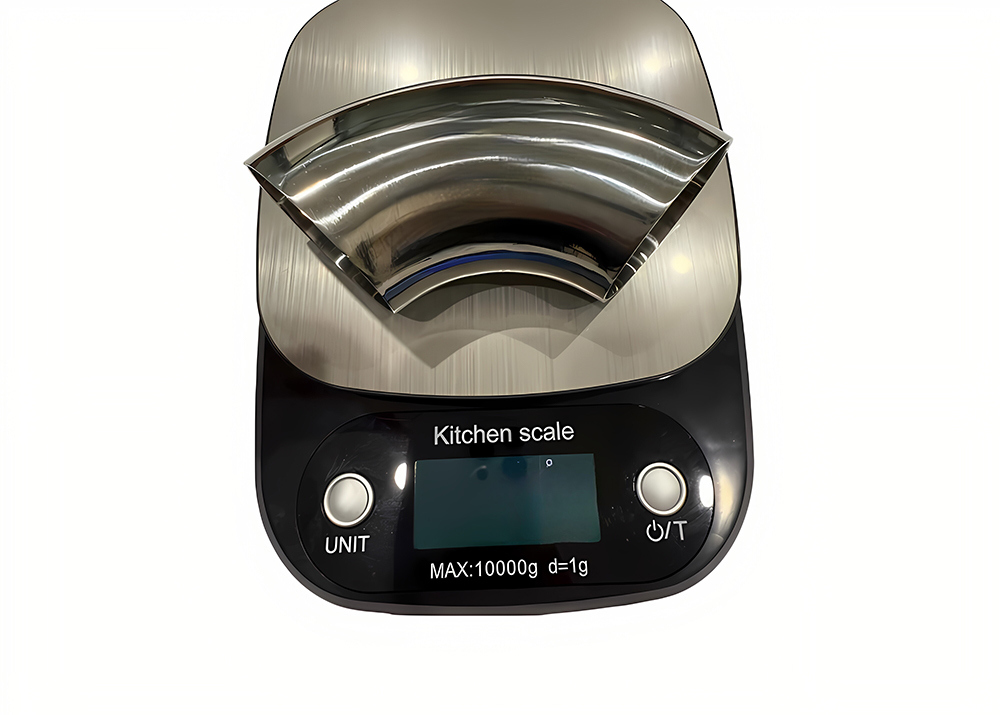

鋼と同等の強度を持ちながら、密度の60％しかないチタンは、航空宇宙および造船用途において、高い耐荷重能力を維持しながら、機器の重量を大幅に削減します。
チタンパイプ継手は高温耐性がありますか？
チタン合金（TA2やTA9など）は、300〜500℃で安定した機械的特性を維持し、一部の材料は短時間であればさらに高温に耐えることができます。
チタン90度サニタリーエルボは、初期費用が高いにもかかわらず、なぜ経済的なのですか？
初期費用は高くなりますが、チタンパイプ継手の非常に長い耐用年数と最小限のメンテナンス要件により、長期的な経済的性能が優れています。
チタンパイプ継手は製薬および食品業界に適していますか？
はい。チタンの無毒性、生体適合性、高い材料純度により、製薬および食品加工用途における厳格な衛生要件に最適です。
