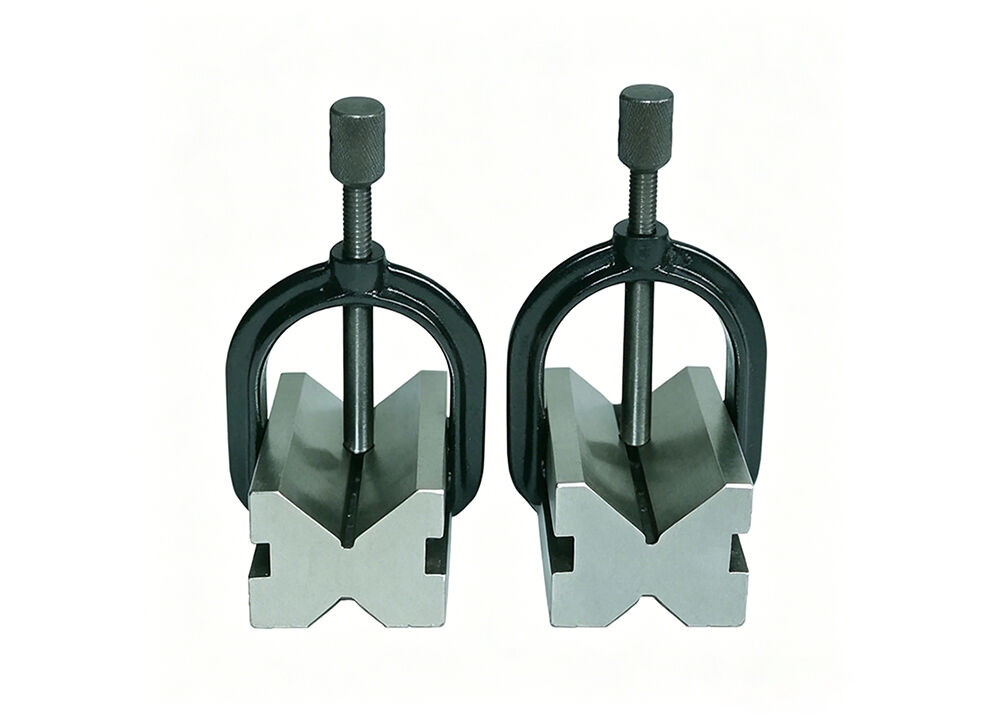

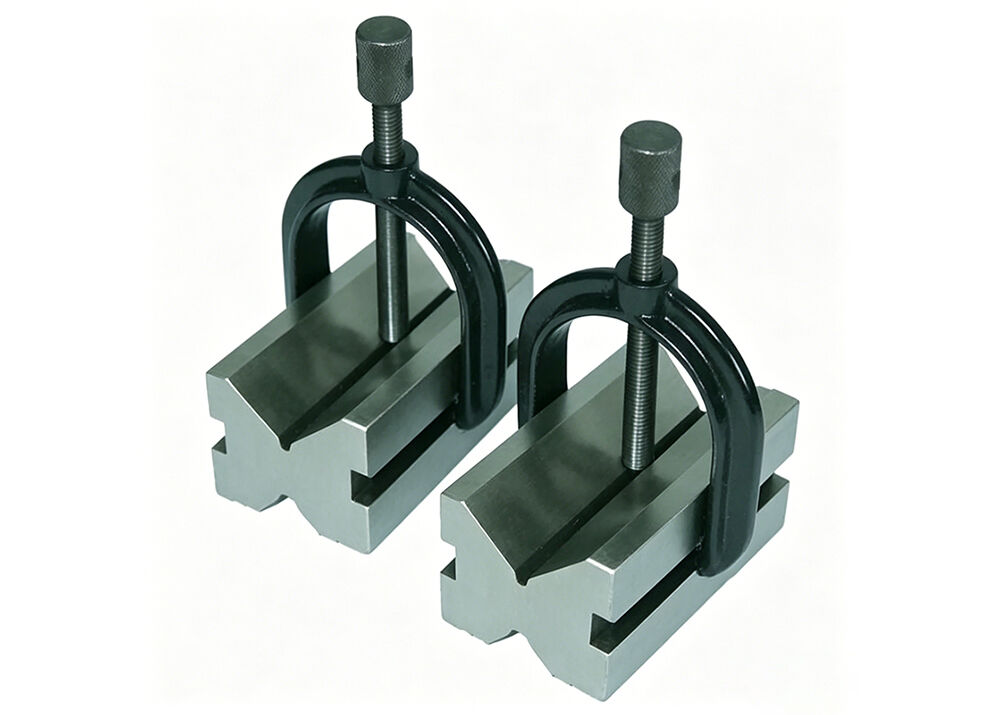

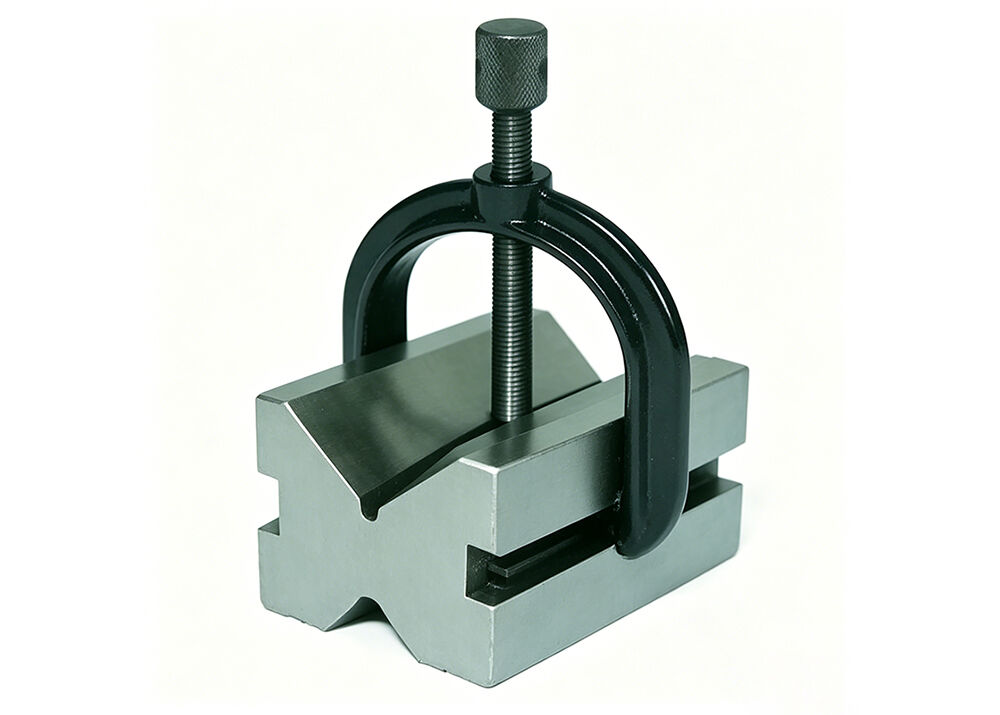

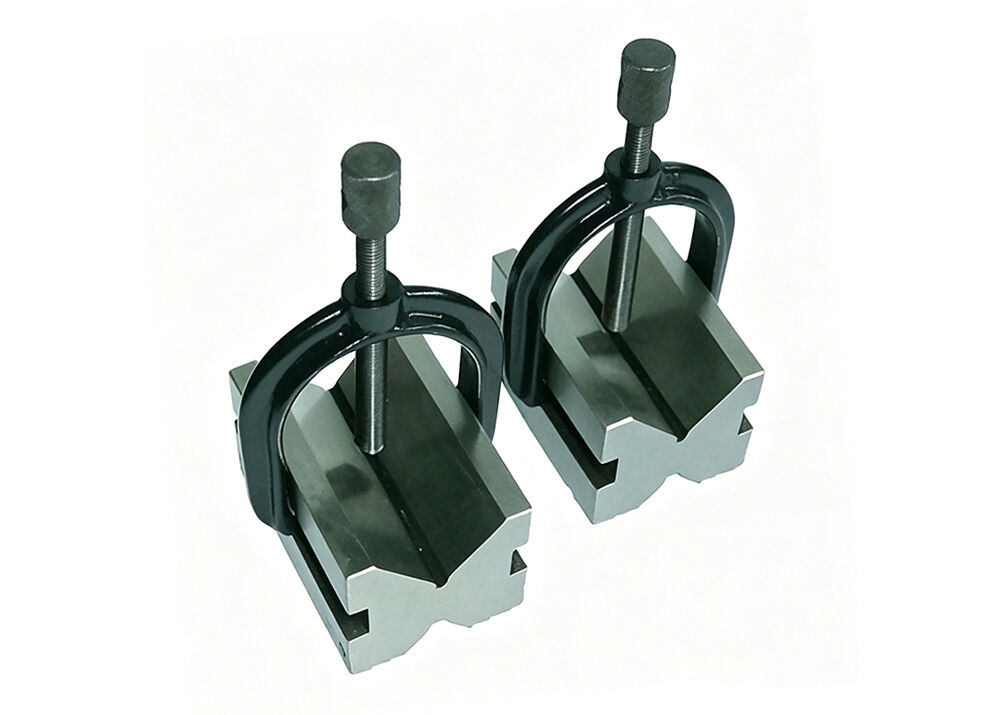

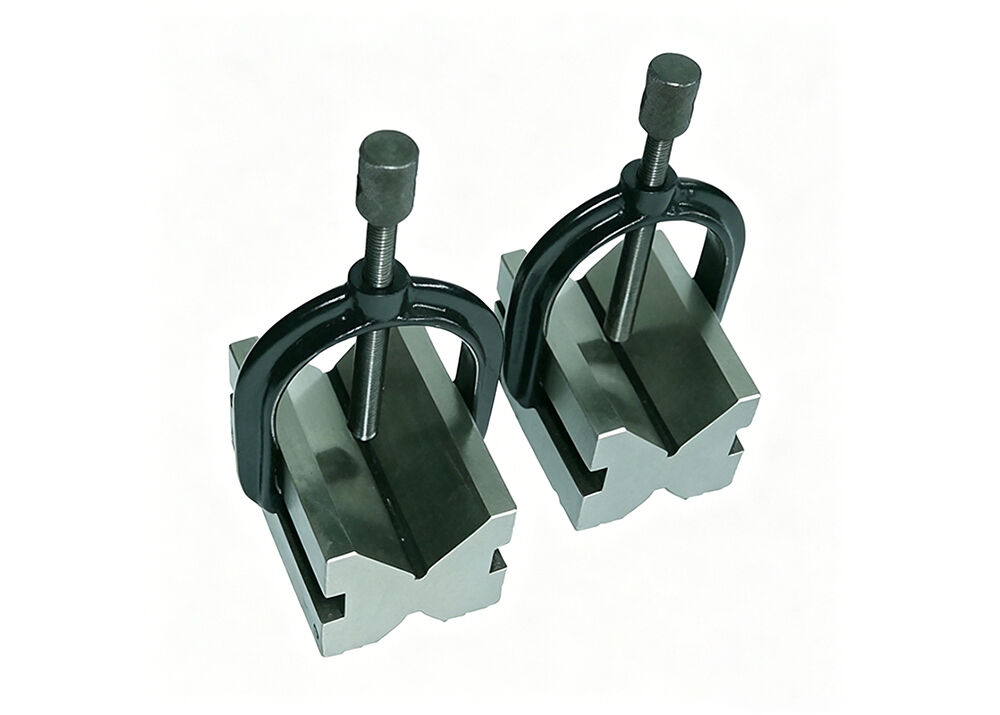

工業用グレードのVブロックセット 工具室の設計加工・検査作業に最適な高精度Vブロック

工業級Vブロックセット 高精度Vブロック ツールルーム設計加工&チェック作業

記述:

Vブロックは,操作者が機械加工および検査作業のために作業部位を安全に位置付け,固定できるようにするプロフェッショナルな作業保持装置です.側面とV接触面は完全に精密な地面です安定し,信頼性があり,繰り返し可能な基準平面を提供して,一貫した加工と測定結果を保証します.

長期間の精度を保つために,Vブロックは定期的な検査を必要とします.私たちのVブロックは完全に熱処理され,精密加工され,信頼性の高いワークショップ保持ツールとして安定したパフォーマンスを保証します.

特徴的なV形の二重接触面は,丸い棒,管状の製品,軸の部品を含む部品をしっかりと支えています.作業部品はVプロファイルの両面に均等に支えられています.固定圧を均等に分散するこの均一な力分布により,精密なフレーシング,磨削,配置マーク,流出試験のために,作業部位を固定位置に固定します.

各マッチドペアのVブロックは,優れた耐磨性のためにHRC 55 〜 62に硬化された高級鋼で作られています.標準的な90° V角を備えており,マッチドブランケットが供給されています.メートルとインチ仕様 Vブロックは0まで高精度を達成します. 005 mm (0.0002 インチ)

簡単な詳細:

1設計,加工,検査に使用される.

2高品質の鋼材で HRC55-62硬さです

3. 90° V角

仕様:

製品 ハイライト:

1精密な地面参照面

ベース,サイドフェイスとV接触面は,安定した,繰り返す基準を提供,完全に精密加工されています

配置のための平面機械加工と検査作業

2. 最適化されたV型クランプ設計

標準的な90°の二重V接触面は,固定力を均等に分配し,丸い棒,軸と管状をしっかり固定します

作業用部品試験や加工中に固定位置で

3高硬さと長い使用寿命

高級鋼で製造され,HRC 55 〜 62 に熱処理され,

長期にわたる重量ワークショップでの使用

4クランプのマッチングペアとして提供されます

コンプリートセットには,ペア化されたVブロックとマッチングクランプブラケットが含まれます. メートリックとインチ寸の仕様

カバー工品のサイズも幅広く

5精密計量学における広範な応用

シャフト流出試験,石油管の検査,レイアウトマーク,磨き,磨きおよび

機械と計測研究所における品質管理

応用:
